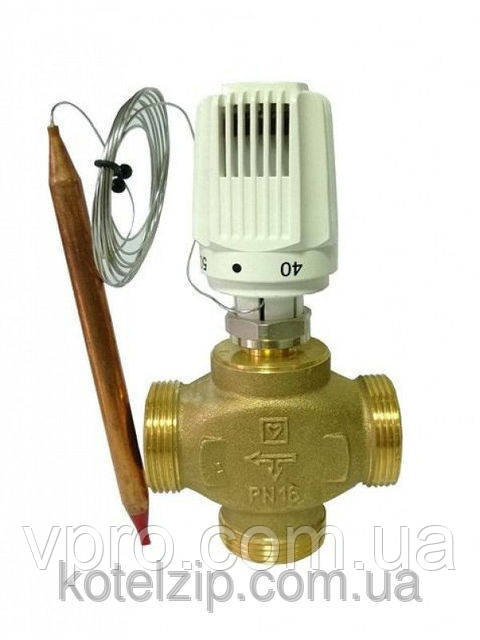

Herz ATATÜRK-TS-RD 3-х клапан 1 1\4" DN25 1776140 + термостатична головка 20-50С°
2 519 ₴
- В наявності
- Код: 4.025
+380 (99) 603-13-52
Менеджер
- +380 (96) 386-88-14viber
- +380 (93) 050-19-29Тільки Вайбер/Дзвінків нема
повернення товару протягом 14 днів за рахунок покупця
Клапан термостатичний триходовий Herz ATATÜRK-TS-RD 3-х клапан 1 1/2" DN32 1776140 – це розподільний клапан, застосовується для систем опалення, теплої підлоги і т. д. Клапан Herz ATATÜRK зроблений з якісного матеріалу – латунь.
Herz-ATATÜRK-TS-RD – енергонезалежний клапан з великою пропускною здатністю, працює в парі з термостатичної головкою herz 1742100 або 1742006 (температурний режим 40-70с або 20-50с ) Головка має виносний датчик, який кріпиться за допомогою хомута (йде в комплекті) на ту поверхню від куди потрібно взяти вимір. Приєднувальна різьба M28x1,5
Клапан herz 1776140 працює на 100% розподіл потоком, але не на змішування, одне з найбільш популярних застосувань, установка після буферної акумулюючої ємності або на теплу підлогу. Встановлюється як на подачі, так і на обратку, горизонтально або вертикально, але з дотриманням потоків, які зображені на корпусі.
Клапан в робочому стані відкрито, в закритому стані - протока закритий і працює байпас.
Клапан Herz ATATÜRK 1776140 має зовнішню різьбу підключення, тому при виборі клапана звертайте увагу на розмір підключення, DN15 на клапані – це 3\4 підключення за зовнішнім розміром, dn20 - 1, dn 25 – 1¼, dn32 – 1 1\2
Експлуатаційні параметри
Макс . робоча температура: - 120 °C
Хв . робоча температура: +2 °C
Макс . робочий тиск DN 15, 20: 10 бар
Макс . робочий тиск DN 25, 32: 16 бар
Макс . перепад тиску на клапані при роботі в термостатическом режимі 0,2 бар
Як антифризів допускається використання водних розчинів етилен - і пропіленгліколю з об'ємною концентрацією 15-45% з інгібіторами корозії.
Макс. робоче значення температури і тиску, при застосуванні компресійних фітингів ГЕРЦ для каліброваних м'яких сталевих і мідних труб повинна відповідати вимогам EN 1254-2:1998; для металополімерних труб відповідати рекомендаціям виробника.
Габаритні розміри:
Для регулювання можна використовувати всі термостатичні головки з накладним датчиком і датчиком в занурювальний гільзі, а також електронні регулятори ГЕРЦ-RTC (з термоэлектроприводами DDC) і ГЕРЦ-RTR (з термоэлектроприводами). Щоб уникнути утворення відкладень, шпиндель у верхній частині клапана захищений другим ущільнювальним кільцем. В якості ущільнення шпинделя служить O-Ring ущільнення одне або два (для DN 25 DN 32), які знаходяться в латунній втулці. Втулку можна замінити під час експлуатації системи. Ущільнювальні кільця забезпечують простоту в обслуговуванні і легкість ходу шпинделя клапана.
ПРИКЛАДИ МОНТАЖУ
Схема теплої підлоги з клапаном Herz 7761:
Відео огляд клапана Herz ATATÜRK-TS-RD. У цьому відео ви дізнаєтеся для яких цілей застосовується даний клапан, які є варіанти підключення, рекомендуємо до перегляду
Характеристики
Основні | |
---|---|
Виробник | Herz |
Країна виробник | Австрія |
