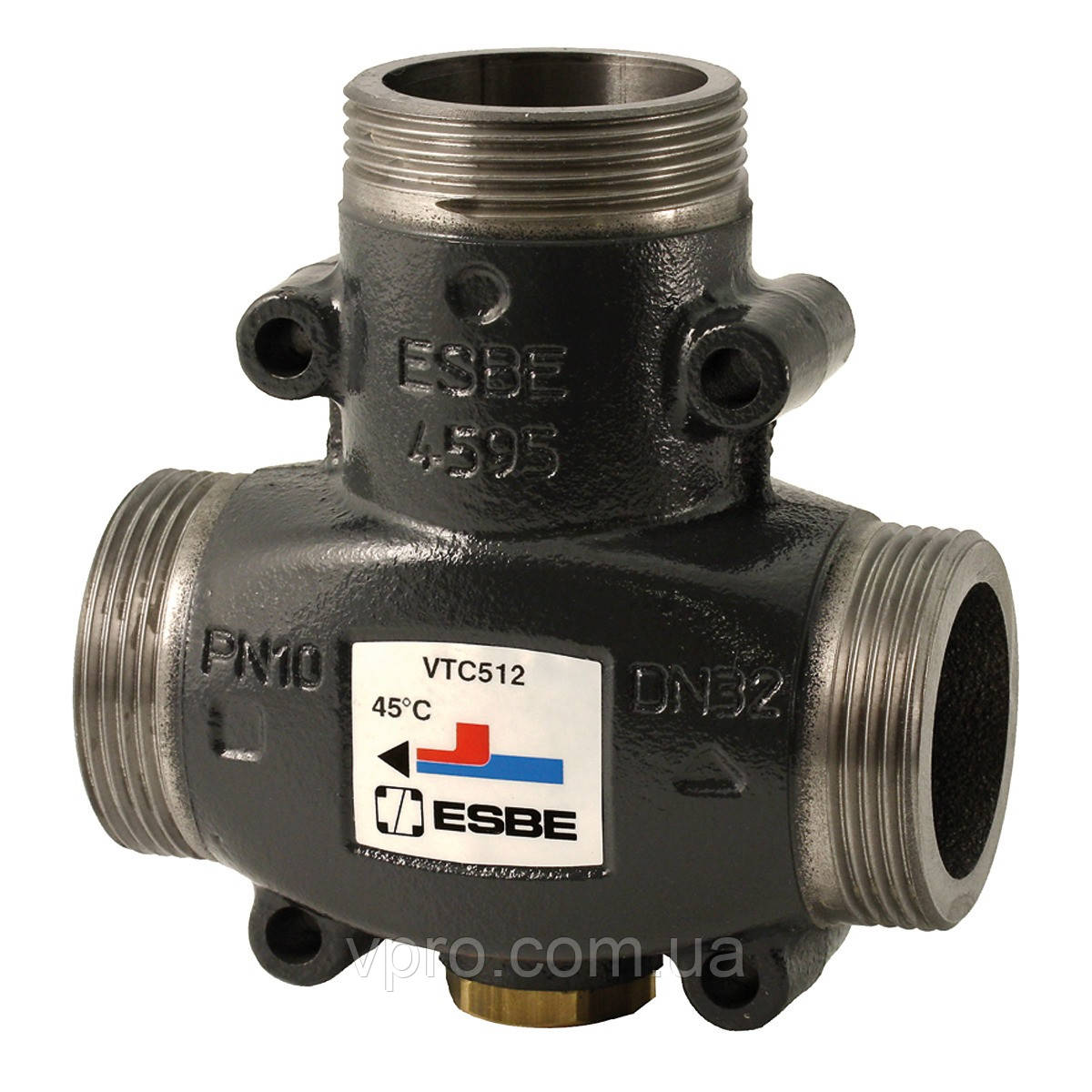

ESBE VTC512 G 1 1/2" 70°C термостатичний змішувальний клапан

Опис ESBE VTC512 G 1 1/2" 70°C термостатичний змішувальний клапан Термостатичний клапан ESBE серії VTC500 застосовується для ефективного завантаження накопичувальних баків і захисту котлів, що працюють на твердому паливі потужністю до 150 кВт, при дуже низькій температурі теплоносія зворотного трубопроводу, що в іншому випадку призводить до забруднення газоходу, зниження продуктивності і зменшення терміну експлуатації котла. ВИКОРИСТАННЯ Термостатичний 3-ходовий клапан ESBE серииVTC 500 сконструйований для захисту котла при дуже низькій температурі теплоносія зворотного трубопроводу. Підтримка високої і стійкої температури теплоносія зворотного трубопроводу способствуетповышению коефіцієнта корисної дії котла, знижує утворення конденсату і збільшує термін його експлуатації. КлапанVTC500 застосовується в опалювальних пристроях, де котли, що працюють на твердому паливі потужністю до 150 кВт, використовуються для заживлення накопичувальних баків. Клапанустанавливается или на обратном трубопроводе к котлу (50°С, 55°С, 60°С, 65°С, 70°С или 75°С) или на запитывающем трубопроводе к накопительному баку (70°С или 75°С). Мы рекомендуем первую опцию, так как это упрощает схему трубопроводов для расширения (см. примеры установки). ФУНКЦИОНИРОВАНИЕ Клапан не требует настройки в байпасном трубопроводе Работоспособность клапана не зависит от его позиции. В клапане находится термостат, который начинает открывать подсоединение А при 50°С, 55°С, 60°С, 65°С, 70°С или 75°С и открывает подсоединение полностью, если температура повышается на 10°С. Версії. Технічні дані. Монтаж. Серії VTC511 і VTC512 поставляються відповідно з внутрішніми і зовнішніми різьбами. Серія VTC531 забезпечена трьома відключають кульовими клапанами свнутренней різьбленням (1"-2"), адаптером насоса з внутрішньою різьбою (1V4"), комплектом ізоляції і трьома термометрами. ТЕПЛОНОСІЙ Для защиты от замерзания допускается использовать теплоноситель с содержанием гликоля и незамерзающими жидкостями, нейтрализующими растворенный кислород, с концентрацией гликоля до 50 %. При добавлении гликоля к теплоносителю-воде, увеличивается вязкость и изменяется теплоемкость такого теплоносителя, поэтому это необходимо учитывать при выборе термостатического смесителя. Если добавляется 30 ― 50 % гликоля, то максимальный выходной эффект клапана уменьшается на 30 – 40 %. Более низкая концентрация гликоляможет не оказать защитного действия. СЕРВИС И ОБСЛУЖИВАНИЕ Рекомендуется устанавливать на соединениях клапана запорные устройства (входящие в сериюVTC531). Это облегчит дальнейшее сервисное обслуживание. При обычном режиме эксплуатации нет необходимости в обслуживании термостатического смесительного клапана. Однако при необходимости можно легко заменить термостаты. Характеристики ESBE VTC512 G 1 1/2" 70°C термостатический смесительный клапан Назначение Термостатические смесительные клапаны Материал чугун с шаровидным графитом Температура теплоносителя (ºC) 73 Температура теплоносителя временно (ºC) 110 Робочий тиск (МПа) 1 Пропускна здатність клапана (м3/год) 14
