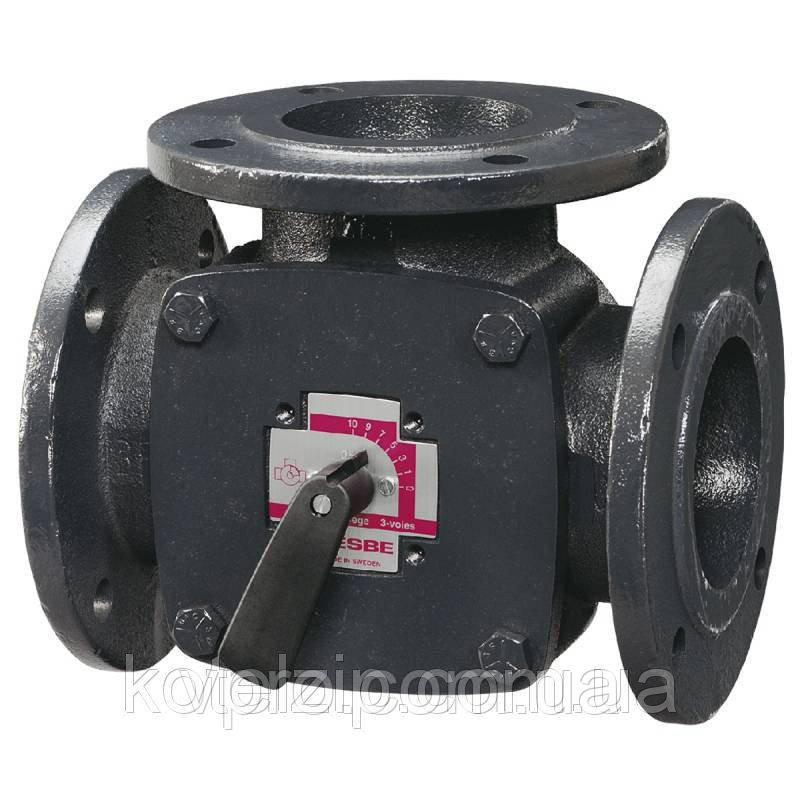

ESBE 3F триходовий змішувальний клапан (фланцевий) DN 25, 18 Kvs
2 414 ₴
- Немає в наявності
- Код: Volt - 11100200
ESBE 3F триходовий змішувальний клапан (фланцевий) DN 25, 18 KvsНемає в наявності
2 414 ₴
+380 (99) 603-13-52
Менеджер
- +380 (96) 386-88-14viber
- +380 (93) 050-19-29Тільки Вайбер/Дзвінків нема
повернення товару протягом 14 днів за рахунок покупця
Опис ESBE 3F триходовий змішувальний клапан (фланцевий)
Серія 3F ― це 3-ходові клапани з підключенням до фланця PN6 для змішування і відведення аж до 6 бар. Клапани зроблені з литого високопродуктивного чавуну, що дозволяє їх використання в системах опалення та охолодження. Серія 3F доступна в типорозмірах DN20-150. В комплект поставки входить фланець PN6 для фланцевої труби PN6. Клапан чудово комбінується з приводами і контролерами ESBE.
Клапани ESBE серії F – це компактні змішувальні клапани з литого чавуну, призначені для використання в системах опалення та охолодження. Пропорції змішування можуть регулюватися ручкою для ручного управління, або здійснюватися через системи
автоматичного керування за допомогою електроприводів. Тут підходять контролери ESBE серії ARA600 розміру DN ≤50или серії 90. Клапан також можна обладнати контролерами ESBE серії 90C і CRA120 або CRA110, CRB100 і CRC110 ≤DN50. Клапан серії 3F доступний в типорозмірах DN 20-150 c фланцевим з'єднанням. Регулювальна нанесена шкала з двох сторін пластини і може бути перевернута, забезпечуючи при цьому можливість монтувати клапан в потрібному положенні. Робочий кут = 90°.
ПЕРЕВАГИ
Чудове регулювання для кращої змішувальної і відвідної продуктивності аж до 6 бар (PN6).
Широкий вибір розмірів аж до DN150.
Довгостроковий і довговічний.
Досконала узгодженість між клапаном і приводами ESBE
СЕРВІС ТА ОБСЛУГОВУВАННЯ
Всі основні елементи, замінювані. Ущільнення валу складається з двох круглих прокладок, одна з яких може бути замінена без необхідності зливу системи або демонтажу клапана. Однак, перед цією операцією в системі має бути знижений тиск до нуля.
ПРИКЛАДИ УСТАНОВКИ
Всі показані приклади можуть бути реверсивними.
Табличка положення клапана отградуирована з двох сторін і при монтажі необхідно встановити її в тому положенні, яке вказане в інструкції з монтажу.
ВІДПОВІДНІ ПРИВОДИ І КОНТРОЛЕРИ
Серія ARA600 ≤DN50
Серія 90
Серія 90C
Серія CRC110 ≤DN50
Серія CRb100 ≤DN50
Серія CRA110 ≤DN50
Серія CRA120
НЕОБХІДНИЙ КРУТНИЙ МОМЕНТ ЕЛЕКТРОПРИВОДІВ
Наведені нижче значення дано як орієнтовні для стандартною установки. У деяких випадках для клапана може знадобитися привід з великим крутним моментом.
Розмір клапана до DN 25 ― крутний момент привода 3 нм
Розмір клапана до DN 50 - крутний момент привода 5 нм
Розмір клапана до DN 80 - крутний момент привода 10 нм
Розмір клапана до DN 150 ― крутний момент привода 15 нм
ХАРАКТЕРИСТИКИ КЛАПАНА
Характеристики
| Основні | |
|---|---|
| Виробник | Esbe |
| Країна виробник | Швеція |
| Матеріал корпусу | Чавун |
| Привід | Ручний |
| Користувацькі характеристики | |
| Розміри | DN 25, 18 Kvs |
Інформація для замовлення
- Ціна: 2 414 ₴
