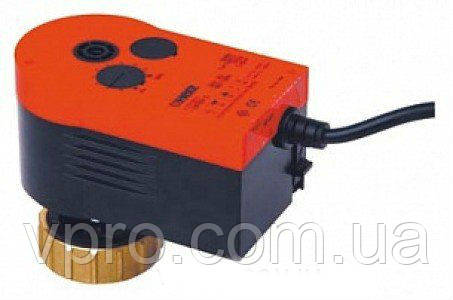

Електропривод Herz для регулюють триходових клапанів Herz 24V

Опис Електропривод Herz для регулюють триходових клапанів Herz Привід для регулюють триходових клапанів з позиціонером. Зусилля закриття 500 Н (привід працює тільки на змішання) Для шорстколистих регулювання Корпус з двох частин з невозгораемого пластику. Консоль з пластику, натискна гайка з латуні Зовнішнє ручне управління з відключенням двигуна Редуктор для позиціонування клапана і ручного регулювання Можливо будь-яке положення на клапані, крім положення приводом вниз Призначення: Привід призначений для переміщення штока клапана в певне положення під дією керуючого сигналу. Технічні параметри: Час спрацьовування клапана:1771211 - 60/120с;1771250 / 51 - 120с Хід: 8 мм Осьове зусилля: N 500 Вага: 0,7 кг Максимальна робоча температура: 100°C у місці приєднання до клапану Допустима температура навколишнього середовища: від -10 до + 55°C Допустима вологість навколишнього середовища: від 5 до 95% Ступінь захисту IP 54 (EN 60529) 1771211 Сигнал управління: від 0 до 10 В, при Rj > 100 kOhm Повідомлення про позиціонування: від 0 до 10 В, при навантаженні > 10 kOhm Стартова точка UO: 0 або 10 В Інтервал регулювання,∆ U 10 Діапазон (ступінь) перемикання крокового двигуна Xsh: 200 мВ Живлення: 24 В +/- 20%, від 50 до 60 Гц Споживана потужність для 60 до 120 свремени ходу вентиля: ― в робочому режимі: 7 5 ВА ВА ― в режимі простою: 0, 5 ВА 0,5 ВА Час початку спрацьовування: 200 мс 1771250 Харчування: 230 В +/- 15%, від 50 до 60 Гц Споживана потужність для часу 120 з ходу вентиля: ― в робочому режимі: 1,6 ВА ― в режимі простою: 1,6 ВА Мінімальний час началасрабатывания: 100 мс 1771251 Живлення: 24 В ~ +/- 20%, 50 Гц Споживана потужність 120 з часу ходу вентиля: ― в робочому режимі: 1,5 ВА ― в режимі простою: 1,5 ВА Мінімальний час початку спрацьовування: 100 мс Габаритні розміри: Виконання: Корпус, состоящий из двух частей, выполнен из термостойкого материала, нижняя часть чёрная (2), верхняя часть красная (1) с шаговым двигателем, электромагнитной муфтой и передаточным механизмом, удобным для обслуживания. Для монтажа на клапане используется пластмассовая консоль (3) и латунная накидная гайка (4). Имеется механизм для ручного регулирования положения клапана (5) (торцевой ключ SW6). Положение привода можно увидеть либо по положению штока (6), либо по головке индикатора (7) в верхней части привода. Кодує перемикач для вибору характеристики (лінійна / рівнопропорційного) і часу спрацьовування захований під кришкою (8). Вказівки щодо приєднання: Привід може бути встановлений на клапані від вертикального до горизонтального положення, але не може бути встановлений під клапаном нижче горизонтальній осі.
