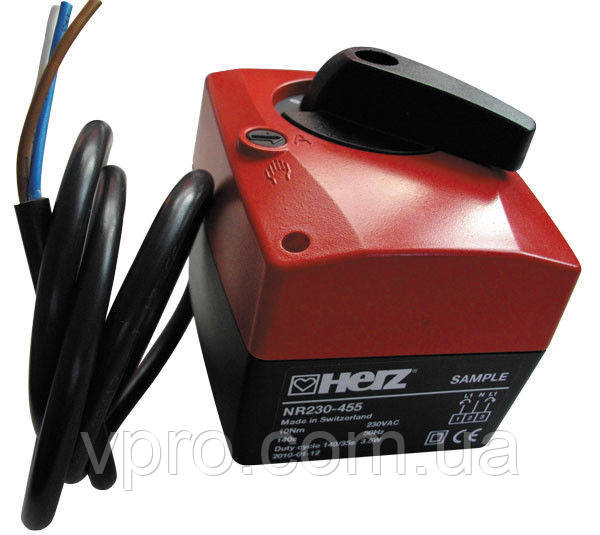

Виконавчий привід HERZ для регулюють кульових кранів HERZ 7712 90*, 2-х позиційний, 10 Нм, 14
5 038 ₴
- В наявності
- Код: Volt - 1771260
+380 (99) 603-13-52
Менеджер
- +380 (96) 386-88-14viber
- +380 (93) 050-19-29Тільки Вайбер/Дзвінків нема
повернення товару протягом 14 днів за рахунок покупця
Опис Виконавчий привід HERZ для регулюють кульових кранів HERZ 7712
Привід для 2-х і 3-х ходових регулюючих клапанів.
Корпус зроблений з двох частин з застосуванням невозгораемого пластику. Нижня частина чорного кольору, верх – червоного.
Змішувальний пристрій закріплюється на клапані за допомогою одного гвинта. У комплекті з пристроєм поставляється обмежувальний болт ― для обмеження кута повороту. Привід можна встановлювати на клапан з поворотами на 90 щодо його корпусу. Хід приводу обмежений кутом 90 . При досягненні кінцевих упорів привід відключається і знеструмлюється.
Підвідний кабель до мотору: 1 м, 3x0,75 мм2
Кабель допоміжного перемикача: 1 м, 3x0,75 мм2
Парарллельное підключення не можливо
Крутний момент: хв. 10 Нм (при номінальній напрузі)
Синхронність: ±5%
Ручне регулювання
Тимчасове та постійне виведення редуктора із зачеплення за допомогою поворотного перемикача на корпусі електропривода
Час повного ходу: 140 з/ 90°
Рівень шуму: макс. 35 дБ (A)
Шкала з розміткою від 0 до 10
Клас захисту: ІІ все ізольовано
Ступінь захисту: IP40
Напруга сигналу позиціонування: 4 кВ (відповідно до EN 60730-1)
Ступінь контролю забруднення навколишнього середовища: 3 (відповідно до EN 60730-1)
Допустима температура навколишнього середовища: 0 ... + 50 °C (робочий цикл 140/35 s)
Температура середовища, що транспортується: + 5 ... + 120 °C (у кульовому крані)
Температура зберігання: – 30 ... + 80 °C
Вологість навколишнього середовища 95% отн., без утворення конденсату (відповідно до EN 60730-1)
Технічне обслуговування не потрібно
Вага: 500 г
ГАБАРИТНІ РОЗМІРИ
ВКАЗІВКИ З БЕЗПЕКИ
Електропривод розроблений для застосування в стаціонарних системах опалення, вентиляції та кондиціонування. Не дозволяється застосування електроприводу в областях, що виходять за межі, вказані в специфікації, особливо для застосування на повітряних суднах.
Увага: Висока напруга!
Пристрій може бути встановлено тільки кваліфікованим персоналом. При підключенні пристрою повинні бути дотримані всі діючі правила електробезпеки.
Пристрій має бути захищений від вологи. Не призначений для застосування на відкритому повітрі.
Правильна функція розвантажування кабеля в корпусі приводу повинні бути перевірена.
Після установки необхідно переконатися в правильності роботи приводу.
Пристрій може бути розкрите тільки на заводі-виробнику. Воно не містить частин, які можуть бути переустановлені або відремонтовані експлуатаційними службами.
Пристрій містить електричні та електронні компоненти, у зв'язку з чим неприпустима утилізація разом з побутовими відходами. Необхідно дотримуватися всі діючі правила та інструкції, що відносяться до даної конкретної місцевості.
СХЕМИ ПІДКЛЮЧЕННЯ
Характеристики
Основні | |
---|---|
Виробник | Herz |
Країна виробник | Австрія |
