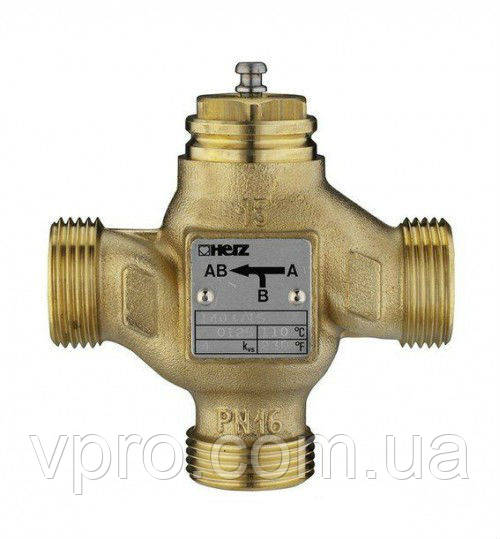

HERZ 4037 1" регулює триходовий клапан
1 969 ₴
- Немає в наявності
- Код: Votl - 1403715
HERZ 4037 1" регулює триходовий клапанНемає в наявності
1 969 ₴
+380 (99) 603-13-52
Менеджер
- +380 (96) 386-88-14viber
- +380 (93) 050-19-29Тільки Вайбер/Дзвінків нема
повернення товару протягом 14 днів за рахунок покупця
Опис HERZ 4037 1" регулює триходовий клапан
Клапан призначений для регулювання (змішування або поділу) теплоносіїв, холодоносителейи повітря в системах опалення, охолодження. Застосовується разом з приводами в якості виконавчого приладу з регульованою характеристикою (лінійна, рівнопропорційного або квадратична). Привід може монтуватися в будь-якому положенні, від вертикального до горизонтального, у правому півколі. Слід запобігати проникненню в привід конденсату, крапель води і т. п. При подачі напруги на привід відбувається самоюстировка, тому додаткова настройка не потрібна.
Область застосування:
Контури змішування, розподілу теплових пунктів, котелень, холодильних станцій та інших установок систем теплохолодоснабжения і водопостачання.
Виконання:
Регулюючий Клапан трьохходовий з зовнішньої циліндричною різьбою згідно ISO 228/1 клас В, з плоским ущільненням, приєднувальні фітинги для клапана замовляються окремо. Корпус виконаний з cc 754 S латуні. Шпиндель з нержавіючої сталі, конус вентиля з латуні з ущільненням з тефлону, посиленого скловолокном. Сальник з латуні з ущільнювальним кільцем з EPDM.
Перевага використання змішувального клапана 4037 порівняно із звичайним вбудованим змішувальним клапанному в тому, що відсутність ущільнювальних кромок виключає можливість його зносу, а отже знижує можливість течі до мінімуму, чим збільшує термін експлуатації.
Технічні параметри:
Макс. робоча температура: -15 ...+ 130 °C
Макс. робочий тиск: 16 bar / 130°C до DN 32
16 bar / 110 °C DN 40, DN 50
При температурі <0°C, рекомендується використовувати нагрівач сальника, при температурах > 100°C використовувати з температурним адаптером.
Характеристика клапана: лінійна
Витік <0,02% від значення kvs ― в проточному напрямку.
Витік в байпасі 1% від значення kvs
Допускається використання етиленгліколю у співвідношенні 15-45%.
Монтаж:
Клапан монтується на трубопроводев відповідності з поставленим завданням (змішання або розподіл потоків) з допомогою звичайних гвинтових з'єднувачів з ущільненням плоскою прокладкою. Слід уникати потрапляння бруду в клапан.
При піднятому штоку клапана, напрямок ― AB заблоковано.
При монтажі дотримуватися напрям потоків, вказаних на корпусі клапана.
Схеми розподілу потоків:
Габаритні розміри:
Приклад застосування:
Характеристики
| Основні | |
|---|---|
| Виробник | Herz |
