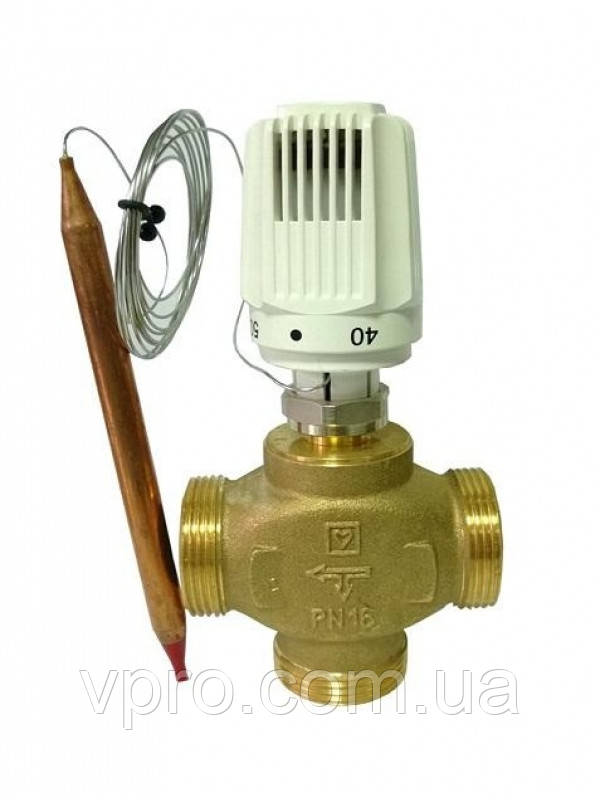

Herz ATATÜRK-TS-RD 3-х клапан 1 1/2" DN32 1776141 + термостатична головка 40-70С°
2 977 ₴
- В наявності
- Код: 4.022
+380 (99) 603-13-52
Менеджер
- +380 (96) 386-88-14viber
- +380 (93) 050-19-29Тільки Вайбер/Дзвінків нема
повернення товару протягом 14 днів за рахунок покупця
Клапан термостатический трехходовой 1776141-TS-RD 1 1/2" DN32 1776141 – это распределительный клапан, применяется для систем отопления, теплого пола и т.д. Клапан Herz CALIS сделан из качественного материала – латунь.
Herz-CALIS-TS-RD – энергонезависимый клапан с большой пропускной способностью, работает в паре с термостатической головкой herz 1742100 или 1742006 (температурный режим 40-70с головка Herz или 20-50с ) Головка имеет выносной датчик, который крепится с помощью хомута (идет в комплекте) на ту поверхность от куда нужно взять измерение. Присоединительная резьба M28x1,5
Клапан herz 1776141 работает на 100% распределение потоком, но не на смешивание, одно из самых частых применений, установка после буферной аккумулирующей емкости либо на теплый пол. Устанавливается как на подачи, так и на обратке, горизонтально либо вертикально, но с соблюдением потоков, которые изображены на корпусе.
Клапан в рабочем состоянии открыт, в закрытом состоянии - проток закрыт и работает байпас.
Клапан Herz CALIS 1776141 имеет наружную резьбу подключение, поэтому при выборе клапана обращайте внимание на размер подключения, DN15 на клапане – это 3\4 подключение по внешнему размеру, dn20- 1, dn 25 – 1 ¼, dn32 – 1 1\2
Эксплуатационные параметры
Макс . рабочая температура: - 120 °C
Мин . рабочая температура: +2 °C
Макс . рабочее давление DN 15, 20: 10 бар
Макс . рабочее давление DN 25, 32: 16 бар
Макс . перепад давления на клапане при работе в термостатическом режиме 0,2 бар
В качестве антифризов допускается использование водных растворов этилен- и пропиленгликоля с объемной концентрацией 15-45% с ингибиторами коррозии.
Макс. рабочее значение температуры и давления, при применении компрессионных фитингов ГЕРЦ для калиброванных мягких стальных и медных труб должно соответствовать требованиям EN 1254-2:1998; для металлополимерных труб соответствовать рекомендациям производителя.
Габаритные размеры:
ПРИМЕРЫ МОНТАЖА
Схема теплого пола с клапаном Herz 7761:
Відео огляд клапана Herz ATATÜRK-TS-RD. У цьому відео ви дізнаєтеся для яких цілей застосовується даний клапан, які є варіанти підключення, рекомендуємо до перегляду
Характеристики
Основні | |
---|---|
Виробник | Herz |
Країна виробник | Австрія |
Інформація для замовлення
- Ціна: 2 977 ₴
