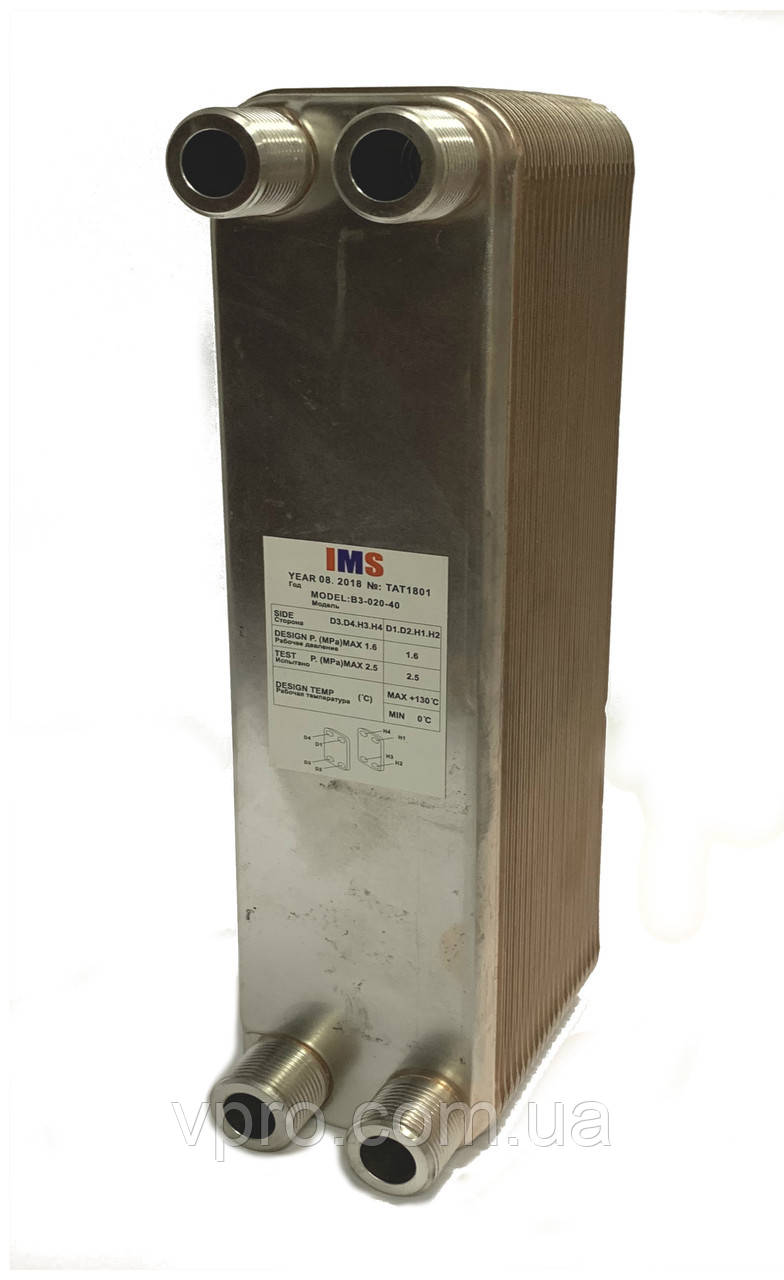

Пластинчастий теплообмінник IMS B3-020-40 3/4 (60-80кВт)
5 337 ₴
- В наявності
- +380 (96) 386-88-14viber
- +380 (93) 050-19-29Тільки Вайбер/Дзвінків нема
Паяні пластинчасті теплообмінники служать для передачі тепла від одного теплоносія до іншого через поверхню пластин. Забезпечують тверду монолітну конструкцію, т. к. складається з рифлених пластин з нержавіючої сталі, спаяних міддю у вакуумній печі. При виробництві кожна наступна пластина розгорнута на 180 щодо попередньої, що сприяє значній турбулезаціі потоків та ефекту самоочищення теплообмінника. При цьому дотримується протитечія робочих середовищ для виняткової ефективності теплообміну, навіть при низьких швидкостях потоків. Теплообмінник фреон-вода, фреон-фреон, може застосовуватися для систем з фреоном, водою, антифризом і т. д. змішане.
Теплообмінники від компанії IMS відрізняються високою надійністю і широкою сферою застосування.
Сфера застосування теплообмінника IMS B3-020-40 3/4
- опалення
- гаряче водопостачання
- вентиляція
- підігрів виробничої води
- центральне опалення
- сонячні установки
- системи теплих підлог
- підігрів басейнів
- системи кондиціонування
- холодильна техніка
- охолодження для майнінг
Використовується в якості:
- пароохолоджувача
- переохладитель
- конденсатор
Переваги паяних пластинчастих теплообмінників:
- висока надійність
- ефективність
- широкий діапазон робочих температур
- високий робочий тиск
- висока корозійна стійкість
- невеликий внутрішній об'єм
- компактність конструкції
- великий вибір типорозмірів
- простота конструкції і монтажу
- низька вартість
Кількість панелей: |
40 |
Товщина панелей: |
0,4 мм |
Теплообмінна поверхня: |
1.1 м2 |
Матеріал: |
Сталь ANSI 304 |
Припій: |
мідь |
Діаметр з'єднання: |
F1, F3 ― GZ 3/4"; F2, F4 ― GZ 3/4" |
Напрямок потоку: |
F1->F3; F4->F2 Протитечія |
Тиск тестування: |
2,5 MPa (25 бар) |
Робочий тиск: |
1,6 MPa (16 бар) |
Робоча температура: |
0 ― 130°С |
Пропонуємо відео огляд теплообмінника IMS. який буде встановлений в систему гарячого водопостачання, для забезпечення побутових потреб. У відео продемонстровано яка температура буде на виході, якщо вода буде 55с. У тесті буде використовуватися модель IMS B3-12-20. Рекомендуємо до перегляду.
Приклад застосування теплообмінника IMS для нагріву води побутових цілях (за приклад було взято теплообмінник на 20 пластин)
Застосовувані в побуті теплогенератори (навісні котли, проточні нагрівачі, недорогі бойлери) здатні приготувати гарячу воду для домашніх потреб, з невеликою продуктивністю — 3-11 л/хв. Цього обсягу вистачає для одночасної подачі води в 1-2, максимум 3 точки розбору.
Якщо планується більшу кількість точок, наприклад невеликий готель або приватне підприємство громадського харчування, то одержувана гаряча вода від теплообмінника, як раз те, що потрібно. Для цього, можна застосувати пластинчастий теплообмінник IMS, який підключають до системи опалення за наступною схемою:
Схема підключення теплообмінника IMS до системи опалення
Гаряча вода від теплообмінника IMS дає продуктивність 2 м3/год або 33 л/хв, що з лишком покриває всі необхідні норми споживання води. Звичайно, якщо потрібно збільшити обсяги гарячої води, то можна поставити більш потужний теплообмінник.
Завдяки такій компоновці і малій товщині пластин, здійснюється швидка передача тепла, що дозволяє отримувати гарячу воду з мінімальними втратами.
У зв'язку з малою вагою паяного пластинчастого теплообмінника, його не можна кріпити до стіни, але для зручності монтажу, все таки, краще встановити його на саморобні кронштейни:
Гаряча вода від теплообмінника — обв'язка
Теплообмінник для басейну. Схема реалізації.
Теплообмінник для теплового насоса. Схема реалізації.
Теплообмінник для теплих підлог від центрального опалення.
Основні | |
---|---|
Виробник | IMS |
Країна виробник | Польща |
Тип рекуперативного поверхневого теплообмінника | Пластинчастий |
