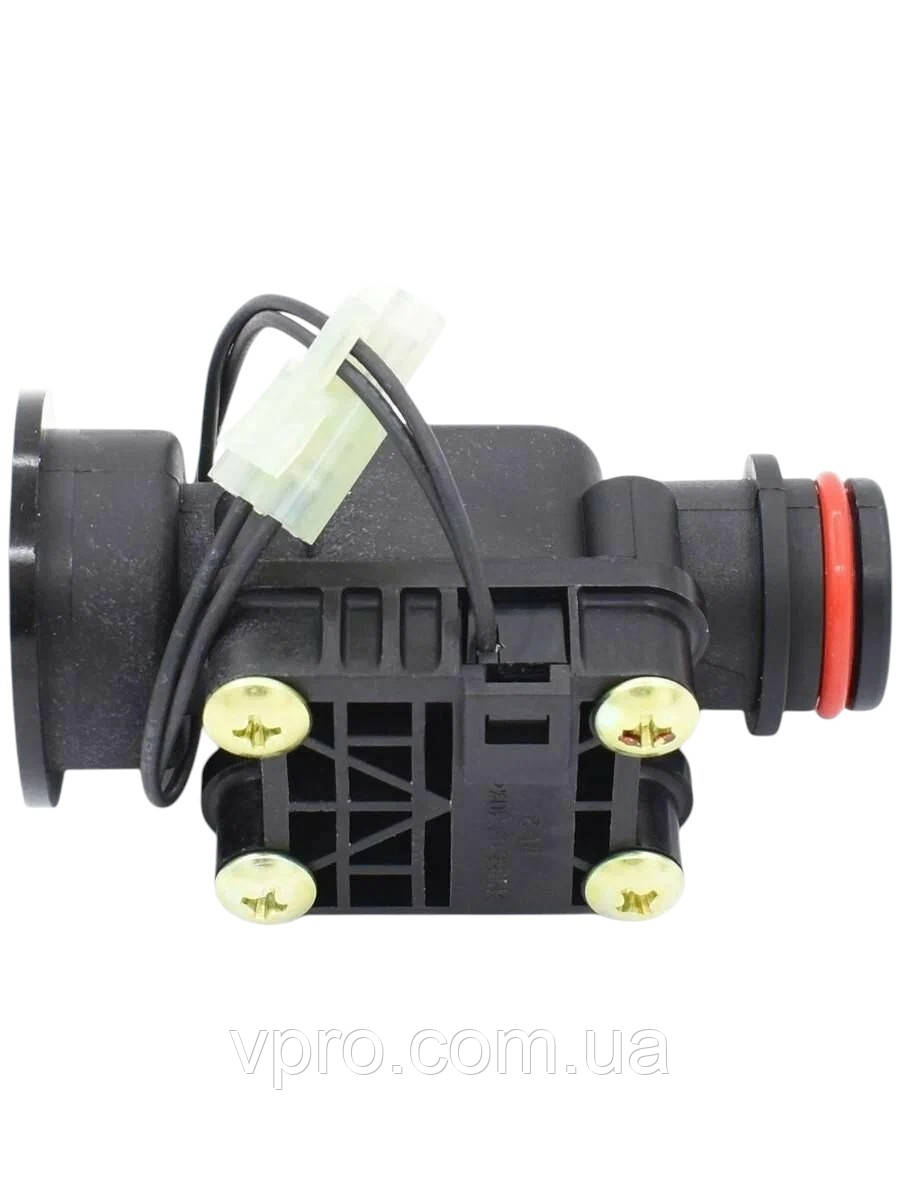

Датчик протоку для котла Navien Ace, Atmo, Deluxe, Prime, Smart Tok 30002724C

Датчик протоку для котла Navien Ace, Atmo, Deluxe, Prime, Smart Tok 30002724C

Для чого він потрібен
Датчик протоку опалення Navien 30002724C фіксує рух теплоносія в контурі СО. Він сигналізує платі керування, що циркуляція є, допомагає коректно запускати пальник і захищає котел від перегріву за відсутності потоку.

Коли варто міняти датчик протоку

• Котел «не бачить» потік, з’являються помилки по циркуляції.

• Часте тактування без набору температури.

• Після видалення повітря та очищення грязьовика симптоми не зникають.

• Роз’єм/кабель цілі, насос справний, але помилки залишаються.

Короткі характеристики

• Тип: датчик протоку опалювального контуру (ОВ/СО)

• Артикул: 30002724C

• Бренд/серії: Navien — Ace, Atmo, Deluxe, Prime, Smart Tok

• Призначення: контроль наявності потоку, коректна робота автоматики

• Монтаж: за стрілкою напрямку на корпусі, у лінію контуру опалення

Сумісність (основні моделі за серіями)

• Ace: 13A(AN), 13K, 16A(AN), 16K, 20A(AN), 20K, 24A(AN), 24K, 30K, 35K, 40K

• Ace Coaxial: 13K, 16K, 20K, 24K, 30K

• Deluxe: 13K, 16K, 20K, 24K, 30K, 35K, 40K

• Deluxe Coaxial: 13K, 16K, 20K, 24K, 30K

• Deluxe Plus: 13K, 16K, 20K, 24K, 30K, 35K, 40K

• Prime Coaxial: 13K, 16K, 20K, 24K, 30K, 35K

• Smart Tok: 13K, 16K, 20K, 24K, 30K, 35K

Важливо: у лінійці є датчики протоку для ГВП і для опалення — це різні вузли. Перед замовленням звіряйте код 30002724C і контур застосування за документацією вашого котла.

Встановлення та перевірка

• Монтуйте строго за стрілкою потоку; використовуйте нові ущільнення.

• Не перетягуйте різьбу; після монтажу видаліть повітря із системи.

• Очистіть фільтр-грязьовик, перевірте роботу циркуляційного насоса.

• Зробіть скидання помилки на платі, перевірте стабільність циркуляції та запуск.

Порада майстра
Якщо помилка по протоку виникає час від часу, почніть з простого:
— промийте грязьовик, перевірте тиск і швидкість насоса;
— огляньте роз’єм і кабель датчика;
— якщо котел і далі «втрачає» потік, заміна 30002724C зазвичай швидко стабілізує роботу автоматики.
