Осцилограф OWON Smart DS7102E (100 МГц, 2 канали, 1 ГВ/с) Під час купівлі з НДС +20%
18 900 ₴
- Немає в наявності
- +380 (96) 386-88-14viber
- +380 (93) 050-19-29Тільки Вайбер/Дзвінків нема
Під час купівлі з НДС +20%
SDS7102E 2-канальний цифровий осцилограф, виробництва компанії OWON, має смугу пропускання 100 МГц, вибіркою 1 ГВ/с.
К особенностям осцилографа OWON SDS7102Е належить великий об'єм пам'яті - 1М точек на кожен канал, і великий дисплей діагоналлю 8" (210 мм) і роздільною здатністю 800х600. Осцилограф SDS7072Е попри великий дисплей, дуже компактний і зручний для перенесення.
У тому разі якщо є потреба в осциллографі з автономним живленням, то рекомендуємо розглянути модель SDS7102 (2х100 МГц, 1ГВ/с, 10М точок).
ОСОБЕННОСТИ
• Смуга пропускання: 100 МГц
• Кількість каналів: 2 канали + зовнішній вхід синхронізації
• Швидкість вибірки: 1 ГВ/с (Real time)
• Обсяг пам'яті: 1М точек
• Дисплей 8" TFT роздільна здатність: 800 х 600
• Підтримка SCPI команд програмування
• Інтерфейс: USB, LAN
• Функція запису та відтворення осцилограм
• Функція тестування за межі PASS/FALL.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| Модель | SDS5032E | SDS6062E | SDS7072E | SDS7102E | SDS7122E | ||
| Смуга пропускання | 30 МГц | 60 МГц | 70 МГц | 100 МГц | 125 МГц | ||
| Кількість каналів | 2 канали + вхід зовнішньої синхронізації | ||||||
| Чутливість по вертикалі | від 5 мВ/діл до 10 В/ділі. | від 5 мВ/діл до 10 В/ділі. | |||||
| Похибка вимірювання | 3% | ||||||
| Роздільна здатність по вертикалі | 8 бит | ||||||
| Швидкість розгортки | от 4 нс до 100 с | від 5 нс до 100 с | від 1 нс до 100 с | ||||
| шаг: 1 - 2 - 4 | |||||||
Вхідні параметри
| Вхідний імпеданс | 1 МОм, 10 пФ |
| Режими входу | AC, DC, GND |
| Максимальна вхідна напруга | ± 400 В ампл., САТI, САТII |
| Коеф. поділка (стандартних пробників) | х1; х10 |
| Корекція з поефіцієнту пробника | х1; х10; х100; х1000 |
Система синхронізації
| Режими синхронізації | авто, норм., поодиноке захоплення |
| Умови синхронізації | за рівнем, за параметром імпульсу, відео, по наростанню/спаду, зовнішній запуск |
| Джерело синхронізації | СН1/CH2, зовнішній, зовнішній/5, AC лінійка живлення |
Система цифрової обробки
| Тип вибірки | у реальному часі |
| Швидкість вибірки | 250МВ/с (SDS5032E); 500МВ/с (SDS6062E); 1 ГВ/с (SDS7072E, SDS7102E, SDS7122E) |
| Еквівалентна швидкість вибірки | немає |
| Обсяг пам'яті | 10К (SDS5032E, SDS6062E); 100К/опц. 1М (SDS7072E, SDS7102E, SDS7122E) |
| Режим вибірки | пряма вибірка, реєстрація піків, усереднення |
| Усереднення | 4, 16, 32, 64, 128, 256 |
| Режим формування форми | векторний, точковий |
| Функція післясвічення | немає, 1 с, 2 с, 5 с, постійно |
| Алгоритм встановлення сигналу | sin(x)/x |
Система вимірювань і математичного оброблення
| Автоматичні вимірювання | Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Rise Time, Fall Time, Delay A→B↑, Delay A→B↓, +Width, -Width, +Duty, -Duty |
| Курсорні вимірювання | ручний режим встановлення курсорів, режим стеження (авто встановлення). delta-вимірювання |
| Функції математичні | додавання, віднімання, множення, ділення, БПФ |
Загальні характеристики
| Дисплей | 8" (21 см) технологія TFT, підсвітка LCD |
| Роздільна здатність | 800 х 600 |
| Живлення | 100-240 В, 45-440 Гц, <18 Вт |
| Габарити | 348 (ширина) х 78 (глубина) х 170 (висота) |
| Маса | 1,5 кг. |

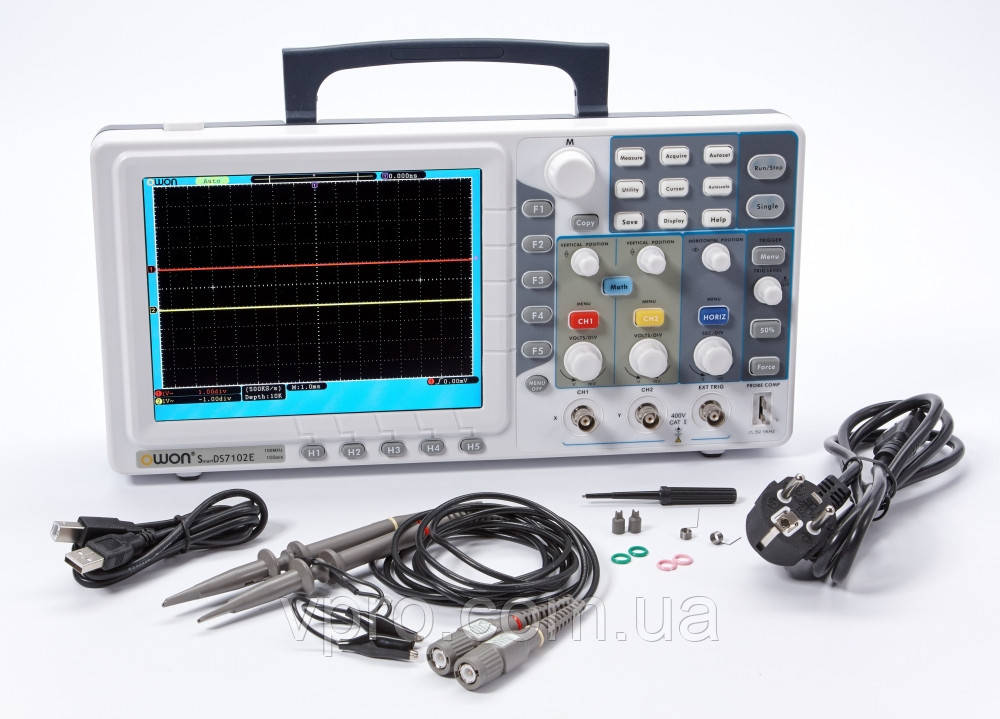

КОМПЛЕКТАЦІЯ
- Осцилограф SDS7102E
- Пробники осцилографічні — 2 шт.
- Кабель живлення — 1 шт.
- Кабель USB - 1 шт.
- Програмне забезпечення, CD-диск - 1 шт.
- Інструкція користувача - 1 шт.
- Гарантійний талон
Гарантія: 12 місяців. Не поширюється на прилади, що мають механічні пошкодження, неповну комплектацію (дивитися вище — Комплектація), без гарантійного талону.
| Основні | |
|---|---|
| Виробник | OWON |
| Країна виробник | Китай |
| Гарантійний термін | 12 міс |
| Живлення | Мережа 220В |
| Смуга пропускання | 100 МГц |
| Стан | Новий |
| Тип | Цифровий |
| Форм-фактор | Настільний |
| Кількість каналів | 2 |
- Ціна: 18 900 ₴
