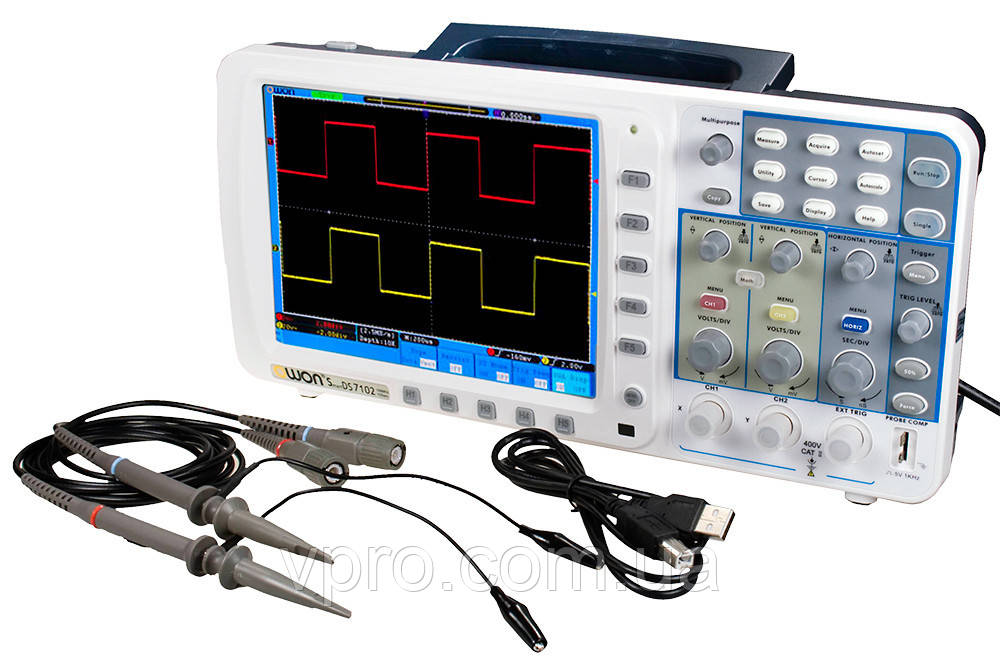

Осцилограф OWON SDS7102 (100 МГц, 2 канали, 1 ГВ/с) з акумуляторною батареєю. Під час купівлі з НДС +20%
21 000 ₴
- Немає в наявності
- +380 (96) 386-88-14Киевстар
- +380 (93) 050-19-29Тільки Вайбер/Дзвінків нема
Під час купівлі з НДС +20%
SDS7102 - двоканальний цифровий осцилограф, виробництва компанії OWON, має смугу пропускання 100 МГц і вибіркою 1 ГВ/с, належить до серії "портативних осциллографів". Портативність забезпечує опція — акумуляторна батарея.
До особливостей осцилографа OWON SDS7102 належить великий розмір пам'яті - 10М точок на кожен канал! і великий дисплей діагоналлю 8" (210 мм, роздільна здатність 800х600). Осцилограф SDS7102 попри великий дисплей, дуже компактний і зручний для перенесення. Опціонально може постачатися з акумуляторною батареєю, , що дає змогу ефективно використовувати осцилограф там, де немає мережевого живлення або у випадках, коли потрібне гальванічне розв'язування за живленням.
ОСОБЕННОСТИ осцилографа OWON SDS7102:
• Смуга пропускання: 100 МГц
• Кількість каналів: 2 канали + зовнішній вхід синхронізації
• Швидкість вибірки: 1 ГВ/с (Real time)
• Обсяг пам'яті: 10M точок для кожного каналу
• Дисплей 8" TFT роздільна здатність: 800 х 600
• Підтримка SCPI команд програмування
• Інтерфейс: USB, LAN
• Функція запису та відтворення осцилограм
• Функція тестування за межі PASS/FALL
• Вбудована батарея (опція SDS-BAT).
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| Модель | SDS6062 | SDS7072 | SDS7102 | SDS8102 | SDS8202 | SDS8302 | SDS9302 |
| Смуга пропускання | 60 МГц | 70 МГц | 100 МГц | 100 МГц | 200 МГц | 300 МГц | 300 МГц |
| Час наростання фронту | < 5,8 нс | < 5 нс | < 3,5 нс | < 3,5 нс | < 1,7 нс | < 1,17 нс | < 1,17 нс |
| Кількість каналів | 2 канали + вхід зовнішньої синхронізації | ||||||
| Чутливість по вертикалі | від 2 мВ/діл до 10 В/роб. | ||||||
| Похибка вимірювання | 3% | ||||||
| Роздільна здатність по вертикалі | 8 бит | ||||||
| Швидкість розгортки | от 5 нс до 100 с | від 2 нс до 100 с | від 1 нс до 100 с | ||||
| пам'ять: 10М точок на кожен канал | |||||||
Вхідні параметри
| Вхідний імпеданс | 1 МОм, 10 пФ |
| Режими входу | AC, DC, GND |
| Максимальна вхідна напруга | ± 400 В ампл., САТI, САТII |
| Коеф. поділка (стандартних пробників) | х1; х10 |
| Корекція з поефіцієнту пробника | х1; х10; х100; х1000 |
Система синхронізації
| Режими синхронізації | авто, норм., поодиноке захоплення |
| Умови синхронізації | за рівнем, за параметром імпульсу, відео, по наростанню/спаду, зовнішній запуск |
| Джерело синхронізації | СН1/CH2, зовнішній, зовнішній/5, AC лінійка живлення |
Система цифрової обробки
| Тип вибірки | у реальному часі |
| Швидкість вибірки | 500 МВ/с (SDS6062) ; 1 ГВ/с (SDS7072, SDS7102); 2 ГВ/с (SDS8102, SDS8202); 2,5 ГВ/с (SDS8302); 3,2 ГВ/с (SDS9302) |
| Еквівалентна швидкість вибірки | немає |
| Обсяг пам'яті | 10М точек |
| Режим вибірки | пряма вибірка, реєстрація піків, усереднення |
| Усереднення | 4, 16, 32, 64, 128, 256 |
| Режим формування форми | векторний, точковий |
| Функція післясвічення | немає, 1 с, 2 с, 5 с, постійно |
| Алгоритм встановлення сигналу | sin(x)/x |
Система вимірювань і математичного оброблення
| Автоматичні вимірювання | Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Rise Time, Fall Time, Delay A→B↑, Delay A→B↓, +Width, -Width, +Duty, -Duty |
| Курсорні вимірювання | ручний режим встановлення курсорів, режим стеження (авто встановлення). delta-вимірювання |
| Функції математичні | додавання, віднімання, множення, ділення, БПФ |
Загальні характеристики
| Дисплей | 8" (21 см) технологія TFT, підсвітка LCD |
| Роздільна здатність | 800 х 600 |
| Живлення | 100-240 В, 45-440 Гц, <24 Вт |
| опціонально батарея: 8 А/год; 7,4 В | |
| Габарити | 340 (ширина) х 70 (глубина) х 155 (висота) |
| Маса | 1,8 кг. |
КОМПЛЕКТАЦІЯ
- Осцилограф SDS7102
- Пробники осцилографічні — 2 шт.
- Кабель живлення — 1 шт.
- Кабель USB - 1 шт.
- Програмне забезпечення, CD-диск - 1 шт.
- Інструкція користувача - 1 шт.
- Гарантійний талон — 1 екз.
Гарантія: 12 місяців. Не поширюється на прилади, що мають механічні пошкодження, неповну комплектацію (дивитися вище — Комплектація), без гарантійного талону.
| Основні | |
|---|---|
| Виробник | OWON |
| Країна виробник | Китай |
| Смуга пропускання | 100 МГц |
| Стан | Новий |
| Тип | Цифровий |
| Форм-фактор | Портативний |
| Кількість каналів | 2 |
- Ціна: 21 000 ₴
