Осцилограф-приставка OWON VDS1022 (25 МГц, 2 канали, 100 МВ/с) Під час купівлі з НДС +20%
4 200 ₴
- Немає в наявності
- +380 (96) 386-88-14viber
- +380 (93) 050-19-29Тільки Вайбер/Дзвінків нема
Під час купівлі з НДС +20%
VDS1022 - віртуальний двоканальний цифровий осцилограф, виробництва компанії OWON, має смугу пропускання 25 МГц і має вибірку 100 МВ/с, належить до серії компактних USB-осциллографів серії VDS яка містить дво- та чотириканальні моделі зі смугою пропускання від 25 МГц до 100 МГц, з вибіркою до 1.0 ГВ/с.
До особливостей USD-осцилографа OWON VDS1022, як втім, і всієї серії OWON VDS належить чудові технічні характеристики віртуального осцилографа, а також функціональність програмного забезпечення дають змогу реалізувати функції, властиві дорожчим стаціонарним осцилографам.
Модель OWON VDS1022 може постачатися у виконанні "i" із ізоляцією щодо харчування і землі між осцилографом і ПК (модель OWON VDS1022i).
ОСОБЕННОСТИ
• Смуга пропускання: 25 МГц
• Кількість каналів: 2 канали + зовнішній вхід синхронізації
• Швидкість вибірки: 100 МВ/с (Real time)
• Обсяг пам'яті: 5K точок для кожного каналу
• Гальванічна розв'язка через USB (тільки для моделі VDS1022i)
• Інтерфейс: USB, LAN (опціонально).
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| Модель | VDS1022 | VDS2062 | VDS2064 | VDS3102 | VDS3104 | ||
| Смуга пропускання | 25 МГц | 60 МГц | 60 МГц | 100 МГц | 100 МГц | ||
| Час наростання фронту | ≤14 нс | ≤ 5,8 нс | ≤ 5,8 нс | ≤ 3,5 нс | ≤ 3,5 нс | ||
| Кількість каналів | 2 + 1 канал | 2 + 1 канал | 4 + 1 канала | 2 + 1 канал | 4 + 1 канала | ||
| Швидкість вибірки | 100 МВ/с | 500 МВ/с | 500 МВ/с | 1 ГВ/с | 1 ГВ/с | ||
| Обсяг пам'яті | 5 к | 10М | 5М | 10М | 5М | ||
| Роздільна здатність по вертикалі | 8 бит | ||||||
| Швидкість розгортки | от 5 нс до 100 с/діл. | від 2 нс до 100 с/діл. | |||||
| Посилення по вертикалі | від 5 мВ/діл до 5 В/год | від 2 мВ/діл до 5 В/год | |||||
| Режими за входом | DC, AC, GND | ||||||
| Вхідний опір | 1 МОм±2%, 10pF±5pF | ||||||
| Ізоляція каналів | 50Гц: 100 : 1, 10МГц : 40 : 1 | ||||||
| Максимальна напруга за входом | 1:10: 400В (PK - PK) (DC+AC, PK - PK) , 1:1: 40V (PK - PK) (DC+AC, PK - PK) | ||||||
| Коефіцієнт поділки | 1X, 10X, 100X, 1000X | ||||||
| Режими тригера | Edge, Pulse, Video, Slope, Alternate | ||||||
| Режими вибірки | пряма вибірка, еквівалентна, усереднення | ||||||
| Курсорні вимірювання | амплітудні, тимчасові, △V, △T | ||||||
| Автоматичні вимірювання | Vpp, Vavg, Vamp, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Rise Time, Fall Time, Delay A→B↑, Delay A→B↓, +Width, -Width, +Duty, -Duty |
||||||
| Математичні функції | ＋, －, ×, ÷, FFT | ||||||
| Фігури Лісажу | є, ±3º | ||||||
| Інтерфейс | USB 2.0 | ||||||
| Живлення | 2,5 Вт, 5В | 5 Вт, 5В | |||||
| Габарити/маса | 170 х 120 х 18 мм / 0,26 кг | 190 х 120 х 18 мм / 0,3 кг | |||||
КОМПЛЕКТАЦІЯ

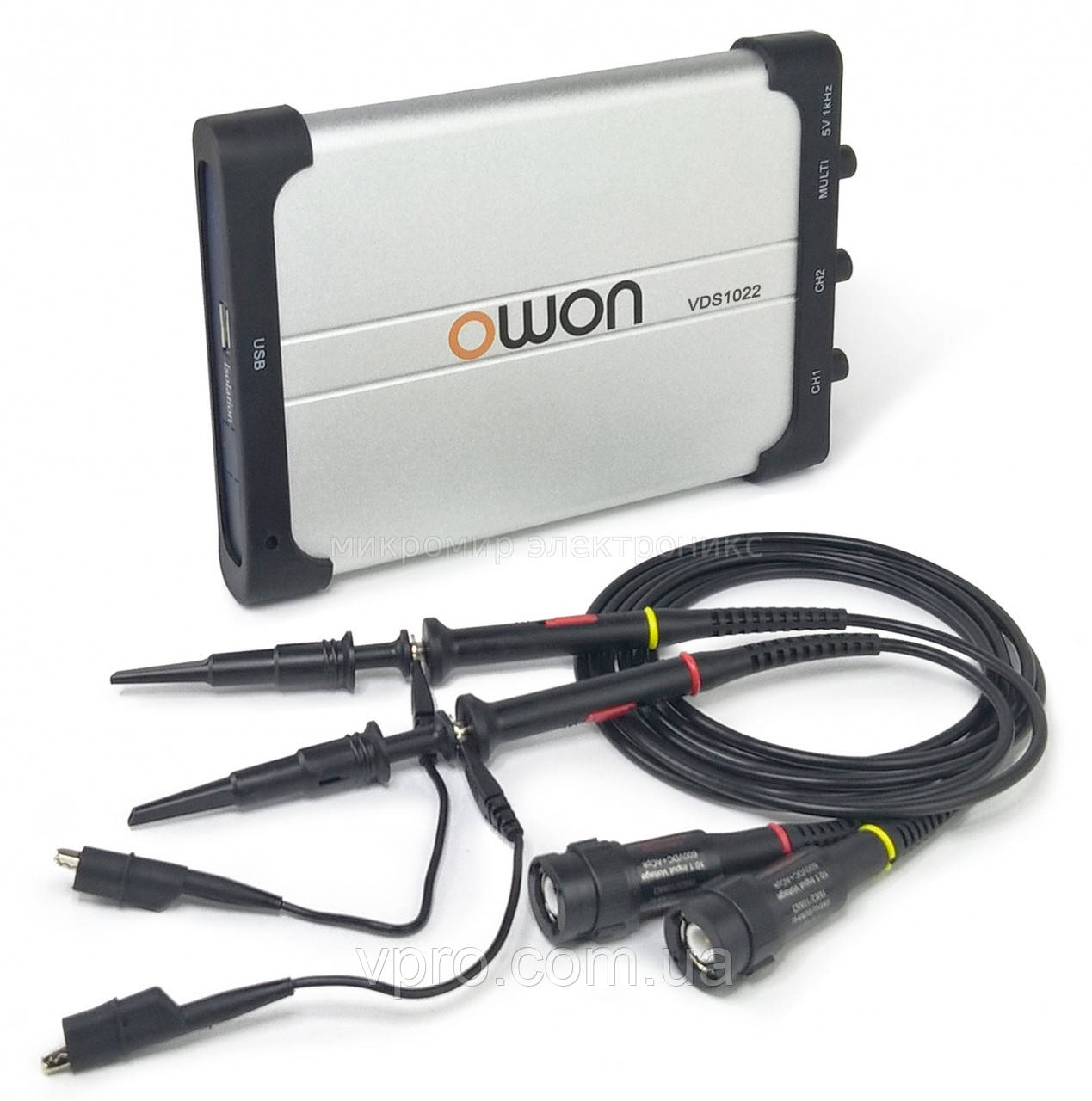

- USB-осцилограф VDS1022- 1 шт.
- Пробники осцилографічні — 2 шт.
- Кабель USB - 1 шт.
- Програмне забезпечення, CD-диск - 1 шт.
- Інструкція користувача
- Фірмова коробка
- Гарантійний талон
Гарантія: 12 місяців. Не поширюється на прилади, що мають механічні пошкодження, неповну комплектацію (дивитися вище — Комплектація), без гарантійного талону.
| Основні | |
|---|---|
| Виробник | OWON |
| Країна виробник | Китай |
| Гарантійний термін | 12 міс |
| Живлення | USB |
| Смуга пропускання | 25 МГц |
| Стан | Новий |
| Тип | Цифровий |
| Форм-фактор | Портативний |
| Кількість каналів | 2 |
- Ціна: 4 200 ₴
