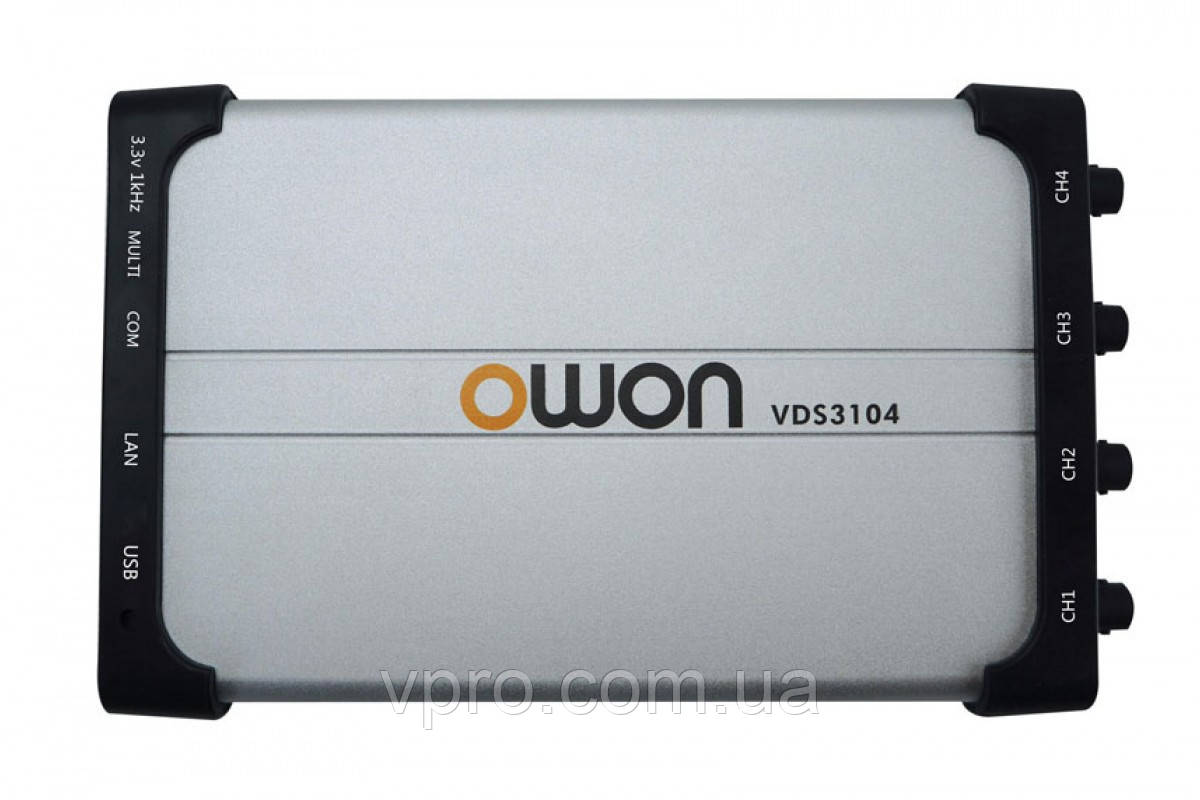

Осцилограф — приставка OWON VDS3104 (100 МГц, 4 канали, 1,0 ГВ/с)
23 100 ₴
- Немає в наявності
- +380 (96) 386-88-14Киевстар
- +380 (93) 050-19-29Тільки Вайбер/Дзвінків нема
VDS3104 - віртуальний 4x канальний цифровий осцилограф, виробництва компанії OWON, має смуга пропускання 100 МГц і має вибірку 1,0 ГВ/с, належить до серії компактних USB-осциллографів серії VDS яка містить дво- та чотириканальні моделі зі смугою пропускання від 25 МГц до 100 МГц, з вибіркою до 1 ГВ/с.
До особливостей USD-осцилографа OWON VDS3104, як втім, і всієї серії OWON VDS належить чудові технічні характеристики віртуального осцилографа, а також функціональність програмного забезпечення дають змогу реалізувати функції, властиві дорожчим стаціонарним осцилографам.
ОСОБЕННОСТИ
• Смуга пропускання: 100 МГц
• Кількість каналів: 4 каналу + зовнішній вхід синхронізації
• Швидкість вибірки: 1,0 ГВ/с (Real time)
• Обсяг пам'яті: 5М точек
• Інтерфейс: USB, LAN (опціонально).
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
|
Модель |
VDS1022 |
VDS2062 |
VDS2064 |
VDS3102 |
VDS3104 |
|
|
Смуга пропускання |
25 МГц |
60 МГц |
60 МГц |
100 МГц |
100 МГц |
|
|
Час наростання фронту |
≤14 нс |
≤ 5,8 нс |
≤ 5,8 нс |
≤ 3,5 нс |
≤ 3,5 нс |
|
|
Кількість каналів |
2 + 1 канал |
2 + 1 канал |
4 + 1 канала |
2 + 1 канал |
4 + 1 канала |
|
|
Швидкість вибірки |
100 МВ/с |
500 МВ/с |
500 МВ/с |
1 ГВ/с |
1 ГВ/с |
|
|
Обсяг пам'яті |
5 к |
10М |
5М |
10М |
5М |
|
|
Роздільна здатність по вертикалі |
8 бит |
|||||
|
Швидкість розгортки |
от 5 нс до 100 с/діл. |
від 2 нс до 100 с/діл. |
||||
|
Посилення по вертикалі |
від 5 мВ/діл до 5 В/год |
від 2 мВ/діл до 5 В/год |
||||
|
Режими за входом |
DC, AC, GND |
|||||
|
Вхідний опір |
1 МОм±2%, 10pF±5pF |
|||||
|
Ізоляція каналів |
50Гц: 100 : 1, 10МГц : 40 : 1 |
|||||
|
Максимальна напруга за входом |
1:10: 400В (PK - PK) (DC+AC, PK - PK) , 1:1: 40V (PK - PK) (DC+AC, PK - PK) |
|||||
|
Коефіцієнт поділки |
1X, 10X, 100X, 1000X |
|||||
|
Режими тригера |
Edge, Pulse, Video, Slope, Alternate |
|||||
|
Режими вибірки |
пряма вибірка, еквівалентна, усереднення |
|||||
|
Курсорні вимірювання |
амплітудні, тимчасові, △V, △T |
|||||
|
Автоматичні вимірювання |
Vpp, Vavg, Vamp, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, |
|||||
|
Математичні функції |
＋, －, ×, ÷, FFT |
|||||
|
Фігури Лісажу |
є, ±3º |
|||||
|
Інтерфейс |
USB 2.0 |
|||||
|
Живлення |
2,5 Вт, 5В |
5 Вт, 5В |
||||
|
Габарити/маса |
170 х 120 х 18 мм / 0,26 кг |
190 х 120 х 18 мм / 0,3 кг |
||||
КОМПЛЕКТАЦІЯ
- USB-осцилограф VDS3104
- Пробники осцилографічні - 4 шт.
- Адаптер і кабель живлення — 1 комплект.
- Кабель USB — 1 шт.
- Фірмова коробка
- Програмне забезпечення, CD-диск - 1 шт.
- Інструкція користувача
- Гарантійний талон
Гарантія: 12 місяців. Не поширюється на прилади, що мають механічні пошкодження, неповну комплектацію (дивитися вище — Комплектація), без гарантійного талону.
Ціна сайті вказана без урахування НДС. Ціну з НДС уточнюйте в менеджера.
| Основні | |
|---|---|
| Виробник | OWON |
| Країна виробник | Китай |
| Гарантійний термін | 12 міс |
| Живлення | USB |
| Смуга пропускання | 100 МГц |
| Стан | Новий |
| Тип | Цифровий |
| Форм-фактор | Портативний |
| Кількість каналів | 4 |
- Ціна: 23 100 ₴
