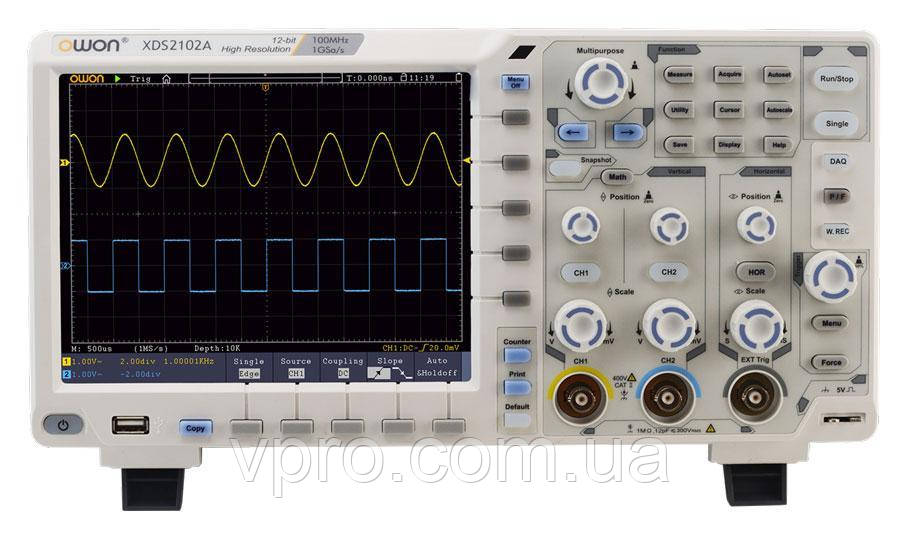

Осцилограф OWON xDS2102A (100 МГц, 2 канали, АЦП: 12 бітів, 1 ГВ/с) пам'ять 20 Мб
22 680 ₴
- Немає в наявності
- +380 (96) 386-88-14viber
- +380 (93) 050-19-29Тільки Вайбер/Дзвінків нема
xDS2102A - багатофункціональний цифровий осциллограф OWON, (смуга пропускання 100 МГц, швидкість вибірки: 1 ГВ/с, пам'ять 20 Мб, дисплей 8'', АЦП: 12 бітів).
Особливістю осциллографів xDS2102А є АЦП високої роздільної здатності — 12 бітів, , а також великий обсяг пам'яті - 20М точок, висока швидкість захоплення осцилограм — 55 000 форм. сигналів/сек., малий рівень власних шумів забезпечує посилення від 1 мВ/діл.
Стандартна поставка містить інтерфейси 2xUSB, LAN.
ОСОБЕННОСТИ
• Смуга пропускання: 100 МГц, кількість каналів: 2 канали + зовнішній вхід синхронізації
• Висока роздільна здатність 12 бітів
• Швидкість вибірки: 1 ГВ/с (Real time)
• Обсяг пам'яті: 20M точок
• Низький рівень власних шумів
• Посилення по вертикалі: 1 мВ/діл до 10 В/діл.
• Діапазон розгортання: від 2 нс до 1000 с/діл.
• Висока швидкість захоплення осцилограм: 55000 осцилограм/сек.
• Функції мультиметра: напруга, струм, опір, місткість (опція).
• Підтримка протоколу SCPI
• Інтерфейс: USB, LAN, VGA (опція), Wi-Fi (опція)
• Захоплення та декодування: RS232, SPI, I2C, CAN.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| Модель | xDS2102A |
| Роздільна здатність по вертикалі | 12 бітів |
| Смуга пропускання | 100 МГц |
| Час наростання фронту | < 3,5 нс |
| Кількість каналів | 2 канали + вхід зовнішньої синхронізації |
| Чутливість по вертикалі | від 1 мВ/діл до 10 В/роб. |
| Похибка вимірювання | 1% |
| Швидкість розгортки | від 2 нс/діл. до 1000 с/роб. |
| Пам'ять | 20М точек |
Вхідні параметри
| Вхідний імпеданс | 1 МОм ± 2%, 15 пФ ± 5pF; 50 Ом ± 2% |
| Режими входу | AC, DC, GND |
| Максимальна вхідна напруга | 1 MОм ≤ 300 Vrms; 50 Ом ≤ 5 Vrms |
| Коеф. поділка (стандартних пробників) | х1; х10 |
| Корекція за коефіцієнтом пробника | 0.001X - 1000X |
Система синхронізації
| Режими синхронізації | авто, норм., поодиноке захоплення |
| Умови синхронізації | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, опціонально: I2C, SPI, RS232, CAN + декодування I2C, SPI, RS232 и CAN |
| Джерело синхронізації | СН1/CH2, зовнішній, зовнішній/5, AC лінійка живлення |
Система цифрової обробки
| Тип вибірки | у реальному часі | |
| Швидкість вибірки | 1 ГВ/с — 8 bit, 500 МВ/с — 12 bit | |
| Збереження осцилограм | 100 у внутрішній пам'яті | |
| Обсяг пам'яті | 20М точек | |
| Режим вибірки | пряма вибірка, реєстрація піків, усереднення | |
| Режим формування форми | векторний, точковий | |
| Алгоритм встановлення сигналу | sin(x)/x | |
Система вимірювань і математичного оброблення
| Автоматичні вимірювання | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count |
| Курсорні вимірювання | ручний режим встановлення курсорів, режим стеження (авто встановлення). delta-вимірювання |
| Функції математичні | додавання, віднімання, множення, ділення, БПФ |
Загальні характеристики
| Дисплей | 8" кольоровий LCD, 800 x 600 (опція сенсорного дисплея 1024 x 768 IPS) |
| Інтерфейси | USB host, USB device, USB port for PictBridge, Trig Out (P/F), LAN, VGA (optional), Wi-Fi (optional) |
| Живлення | 100-240 В, 45-440 Гц, <15 Вт |
| Габарити | 340 (ширина) х 177 (висота) х 90 (глубина) |
| Маса | 2,6 кг. |
КОМПЛЕКТАЦІЯ
- Осциллограф xDS2102A - 1 шт.
- Пробники осцилографічні — 2 шт.
- Кабель живлення — 1 шт.
- Кабель USB - 1 шт.
- Фірмова коробка
- Програмне забезпечення, CD-диск - 1 шт.
- Інструкція користувача
- Гарантійний талон
Гарантія: 12 місяців. Не поширюється на прилади, що мають механічні пошкодження, неповну комплектацію (дивитися вище — Комплектація), без гарантійного талону.
| Основні | |
|---|---|
| Виробник | OWON |
| Країна виробник | Китай |
| Гарантійний термін | 12 міс |
| Живлення | Мережа 220В |
| Смуга пропускання | 100 МГц |
| Стан | Новий |
| Тип | Цифровий |
| Форм-фактор | Настільний |
| Кількість каналів | 2 |
