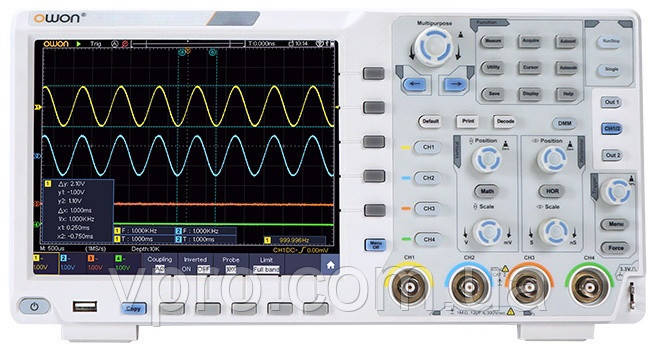

Осцилограф OWON xDS3064E (60 МГц, 1 ГВ/с, 4 канали)

25 200 ₴

  • Немає в наявності
Осцилограф OWON xDS3064E (60 МГц, 1 ГВ/с, 4 канали)
Осцилограф OWON xDS3064E (60 МГц, 1 ГВ/с, 4 канали)Немає в наявності
25 200 ₴
+380 (99) 603-13-52
Менеджер
  • +380 (96) 386-88-14
    viber
  • +380 (93) 050-19-29
    Тільки Вайбер/Дзвінків нема
+380 (99) 603-13-52
Менеджер
  • +380 (96) 386-88-14
    viber
  • +380 (93) 050-19-29
    Тільки Вайбер/Дзвінків нема
повернення товару протягом 14 днів за рахунок покупця

xDS3064E - цифровий чотириканальний осцилограф OWON, зі смугою пропускання частот: 60 МГцшвидкістю вибірки: 1 ГВ/с, пам'яттю 40 М точек, і АЦП: 8 бит. До особливостей цієї моделі цифрового осцилографа треба віднести високу швидкість захоплення осцилограм: до 45,000 форм сигналів/секунду, і великий обсяг пам'яті (40 000 000 точок). Цифровий осцилограф xDS3064E може обладнуватися акумуляторною батареєю (вбудованою) і великим РК дисплеєм із сенсорним керуванням, що забезпечує портативність і зручність експлуатації.

Для розширення функціональності доступні опції: функціональних генераторів AWG (1 канал х 25 МГц, 2 канали х 25 МГц, 14 bit), мультиметра та декодування протоколів RS232, SPI, I2C, CAN , а також Wi-Fi та VGA інтерфейси.

ОСОБЕННОСТИ

• Смуга пропускання частот: 4 x 60 МГц
• Кількість каналів: 4 канали + зовнішній вхід синхронізації
• Роздільна здатність по-вертикальному: 8 бітів
• Швидкість вибірки: 1 ГВ/с  (Real time)
• Обсяг пам'яті: 40M точок
• Низький рівень власних шумів
• Посилення за вертикаллю: 1 мВ/роб до 10 В/діл.
• Діапазон розгортання: від 2 нс до 1000 с/діл.
• Швидкість захоплення: 45 000 форм сигналів/сек.
• Вбудований модуль Wi-Fi (опція)
• Функції мультиметра: напруга, струм, опір, місткість (опція).
• Сенсорний дисплей (опція)
• Функція автоматичного вимірювання параметрів сигналу
• Интерфейс: USB-host, USB-device, USB Pict-Bridge,(LAN, VGA, Wi-Fi опціонально)
• Захоплення та декодування: RS232, SPI, I2C, CAN (опціонально)
• Генератор довільних форм сигналів, 2 канали х 25 МГц (опція)
• Вбудована батарея автономного живлення (опція).

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Модель xDS3064E xDS3104E xDS3104AE
Роздільна здатність по вертикалі 8 бит 8 бит 14 бітів
Смуга пропускання 60 МГц 100 МГц 100 МГц
Час наростання фронту < 5,8 нс < 3,5 нс
Кількість каналів 4 канали + вхід зовнішньої синхронізації
Чутливість по вертикалі  від 1 мВ/діл до 10 В/роб.
Похибка вимірювання 3%
Швидкість розгортки від 2 нс/діл. до 1000 с/роб.
Пам'ять 40М точек

Вхідні параметри

Вхідний імпеданс 1 МОм ± 2%, 15 пФ ± 5pF; 50 Ом ± 2%
Режими входу AC, DC, GND
Максимальна вхідна напруга 1 MОм ≤ 300 Vrms; 50 Ом ≤ 5 Vrms
Коеф. поділка (стандартних пробників) х1; х10
Корекція за коефіцієнтом пробника 0.001X - 1000X

Система синхронізації

Режими синхронізації авто, норм., поодиноке захоплення
Умови синхронізації Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, опціонально:  I2C, SPI, RS232, CAN + декодування  I2C, SPI, RS232 и CAN
Джерело синхронізації СН1/CH2/СН3/CH4, зовнішній, зовнішній/5, AC лінійка живлення


Система цифрової обробки

Тип вибірки у реальному часі
Швидкість вибірки 1 ГВ/с
Збереження осцилограм 100 у внутрішній пам'яті
Обсяг пам'яті 40М точек
Режим вибірки пряма вибірка, реєстрація піків, усереднення
Режим формування форми векторний, точковий
Алгоритм встановлення сигналу sin(x)/x

Система вимірювань і математичного оброблення

Автоматичні вимірювання  Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time,
+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count
Курсорні вимірювання ручний режим встановлення курсорів, режим стеження (авто встановлення). delta-вимірювання
Функції математичні додавання, віднімання, множення, ділення, БПФ

Мультиметр/DMM (опція)

Вхідний імпеданс 10 МОм, максимальний вхід max input: AC 750V / DC 1000V
Напруга VDC: 400 мВ, 4 В, 400 В: ± (1 ± 1 е.м.р)
VAC: 4 В, 40 В, 400 В: ±(1 ± 3 е.м.р.); частота: 40 Гц - 400 Гц
Ток DC: 40 мА, 400 мА: ±(1,5% ± 1 е.м.р); 10 A: ±(3% ± 3 е.м.р)
AC: 40 мА: ±(1,5% ± 3 е.м.р), 400 мА: ±(2% ± 1 е.м.р), 10 A: ±(3% ± 3 е.м.р)
Опір 400 Ом: ±(1% ± 3 digits), 4 кОм - 40 МОм: ±(1% ± 1 е.м.р)
Місткість 51,2 нФ - 100 мкФ: ±(3% ± 3 е.м.р)
Кількість відрахунків 33⁄4 розрядів (4000 відрахунків)
Тестування діодів до 1,5 В; тест на провідність

Генератор довільних форм сигналів  (опція)

Смуга 25 МГц
Швидкість вибірки 125 МВ/с
Роздільна здатність 14 бітів
Амплітуда від 2 мВ до 6 В
Цифровий мультиметр DMM
Довжина форми сигналу 8 000 точек
Стандартні форми сигналів синус, трикутник, меандр, імпульс

Загальні характеристики

Дисплей 8"  кольоровий LCD, 800 x 600, сенсорні
Інтерфейси USB host, USB device, USB port for PictBridge, Trig Out (P/F), (LAN, VGA, Wi-Fi опція)
Живлення 100-240 В, 45-440 Гц, <15 Вт
Батарея опціонально батарея: 13,2 А/год; 3,7 В
Габарити 340 (ширина) х 177 (висота) х 90 (глубина)
Маса 2,6 кг.



КОМПЛЕКТАЦІЯ

  1. Осцилограф xDS3064E
  2. Пробники осцилографічні  - 4 шт.
  3. Кабель живлення — 1 шт.
  4. Кабель USB  - 1 шт.
  5. Фірмова коробка
  6. Програмне забезпечення, CD-диск  - 1 шт.
  7. Інструкція користувача  - 1 шт.
  8. Гарантійний талон

Опції

Інтерфейс VGA VGA
Інтерфейс Wi-Fi Wi-Fi
Цифровий мультиметр DMM
Захоплення та декодування I2C, SPI, RS232 I2C, SPI, RS232
Захоплення та декодування CAN  CAN
Генератор сигналів довільних форм, 1 канал х 25 МГц AWG1
Генератор сигналів довільних форм, 2 каналу х 25 МГц AWG2
Сенсорний дисплей TOU, ємнісний
Акумуляторна батарейка

Гарантія: 12 місяців. Не поширюється на прилади, що мають механічні пошкодження, неповну комплектацію (дивитися вище — Комплектація), без гарантійного талону.

Характеристики
Основні
ВиробникOWON
Країна виробникКитай
СтанНовий
Загальні
Гарантійний термін12 міс
ЖивленняМережа 220В
Користувацькі характеристики
Додаткове джерело живленняАкумулятор
Смуга пропускання60 МГц
ТипЦифровий
Форм-факторНастільний
Число каналів4
