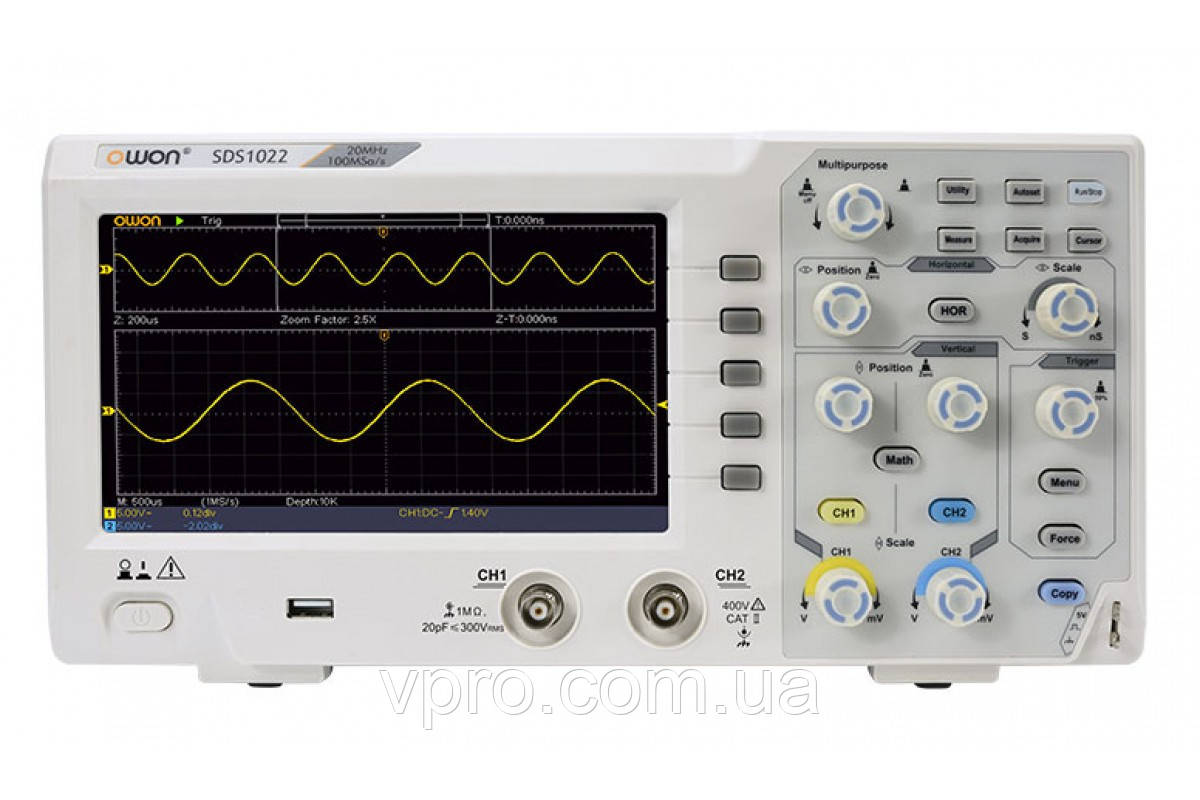

Осцилограф OWON SDS1022 (20 МГц, 100 МВ/с, 2 канали)
10 750 ₴
- Немає в наявності
- +380 (96) 386-88-14Киевстар
- +380 (93) 050-19-29Тільки Вайбер/Дзвінків нема
SDS1022 2-канальний недорогий осцилограф, виробництва компанії OWON, має смугу пропускання 20 МГц, вибіркою 100 МВ/с, обсягом пам'яті 10 к точок.
К особенностям осцилографа OWON SDS1022 насамперед невисока вартість, а також невеликий об'єм пам'яті - 10к точек.і спрощена система синхронізації підтримує два режими захоплення — за рівнем і відео.
Основне призначення осцилографа — застосування для виконання завдань, що не потребують великих обсягів пам'яті та складних умов захоплення.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| SDS1022 | SDS1102 | |
| Смуга пропускання | 20 МГц | 100 МГц |
| Швидкість розгортки | від 5 нс/діл до 1000 с/дел | від 2 нс/діл до 1000 с/дел |
| Кількість каналів | 2 канали + вхід зовнішньої синхронізації | |
| Чутливість за вертикаллю | від 5 мВ/діл до 5 В/год. | |
| Похибка вимірювань | 3% | |
| Роздільна здатність по вертикалі | 8 бит | |
Вхідні параметри
| Вхідний імпеданс | 1 МОм, 10 пФ |
| Режими входу | AC, DC, GND |
| Максимальна вхідна напруга | ± 400 В ампл., САТI, САТII |
| Коеф. поділка (стандартних пробників) | х1; х10 |
| Корекція з поефіцієнту пробника | х1; х10; х100; х1000 |
Система синхронізації
| Режими синхронізації | авто, норм., поодиноке захоплення |
| Умови синхронізації | за рівнем, відео |
| Джерело синхронізації | СН1, CH2 |
Система цифрової обробки
| Тип вибірки | у реальному часі |
| Швидкість вибірки | 1 ГВ/с (SDS1102), 100 МВ/с (SDS1022) |
| Еквівалентна швидкість вибірки | немає |
| Обсяг пам'яті | 10К |
| Алгоритм встановлення сигналу | sin(x)/x |
Система вимірювань і математичного оброблення
| Автоматичні вимірювання | Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Pre-shoot, Rise time, Fall time, +Width, -Width, +Duty, -Duty, Delay A→B , Delay A→B , area, cycle area |
| Функції математичні | додавання, віднімання, множення, ділення, БПФ |
Загальні характеристики
| Дисплей | 7" технологія TFT, підсвітка LCD |
| Роздільна здатність | 800 х 480 |
| Живлення | 100-240 В, 45-440 Гц, <15 Вт |
| Габарити | 301 (ширина) х 70 (глубина) х 110 (висота) |
| Маса | 1,1 кг. |
Комплектація:
- Осцилограф SDS1022
- Пробники осцилографічні — 2 шт.
- Кабель живлення — 1 шт.
- Кабель USB - 1 шт.
- Фірмова коробка
- Диск із ПЗ
- Інструкція користувача - 1 шт.
- Гарантійний талон — 1 екз.
Гарантія: 12 місяців. Не поширюється на прилади, що мають механічні пошкодження, неповну комплектацію (дивитися вище — Комплектація), без гарантійного талону.
Ціна сайті вказана без урахування НДС. Ціну з НДС уточнюйте в менеджера.
| Основні | |
|---|---|
| Виробник | OWON |
| Країна виробник | Китай |
| Гарантійний термін | 12 міс |
| Живлення | Мережа 220В |
| Смуга пропускання | 20 МГц |
| Стан | Новий |
| Тип | Цифровий |
| Форм-фактор | Настільний |
| Кількість каналів | 2 |
- Ціна: 10 750 ₴
