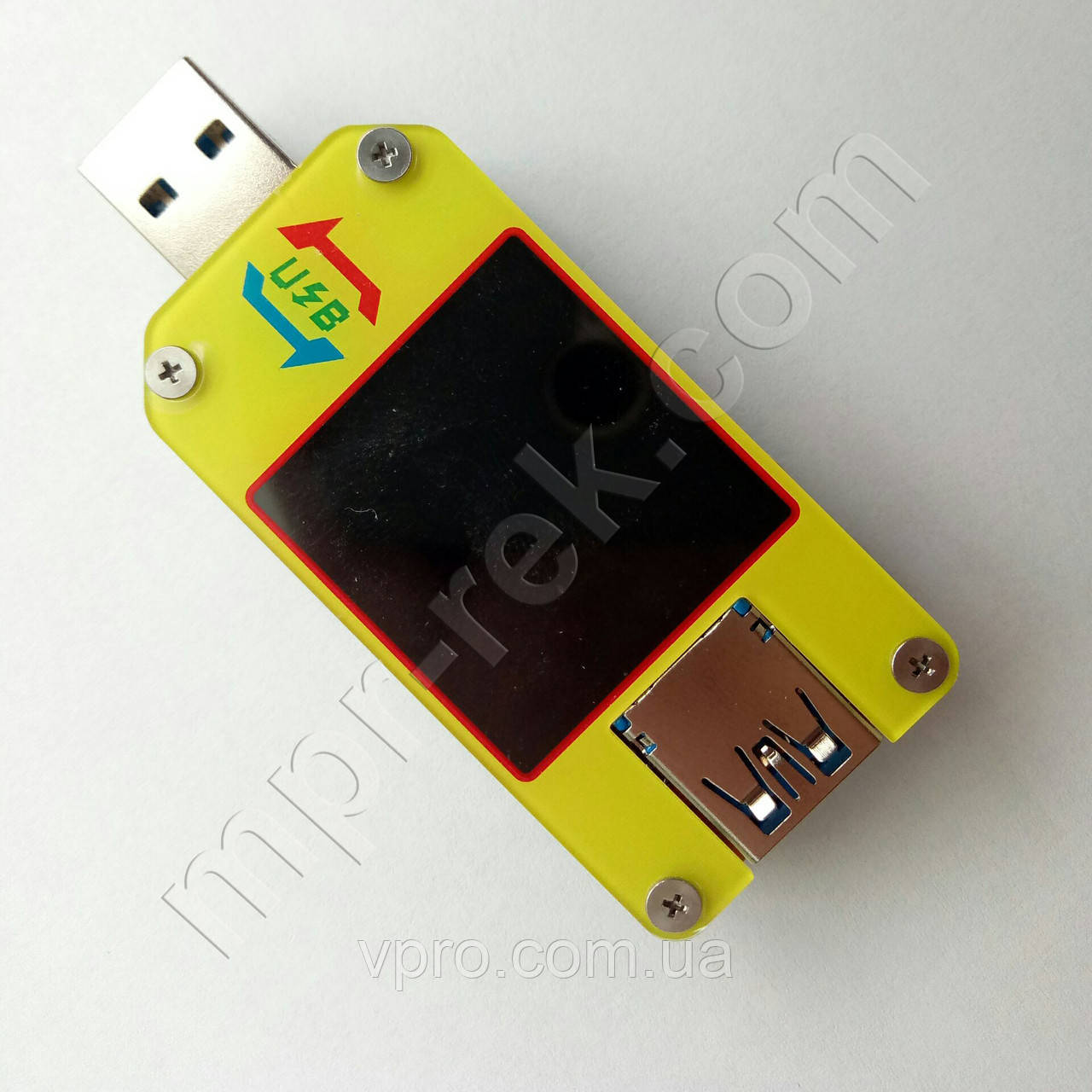

Багатофункційний USB-тестер RuiDeng UM34C з Bluetooth

Багато настроюваний USB-тестер UM34C від виробника Ruideng Technologies призначений для тестування напруги, сили струму та енергоспоживання різних USB-пристроїв (адаптерів живлення, телефонів, планшетів, зовнішніх акумуляторів або інших ґаджетів) під час під'єднання їх за допомогою різних інтерфейсів (USB 3.0, Micro USB и USB Type-C) з можливістю моніторингу та настроювання під час під'єднання до Android-пристроїв за бездротовим протоколом передавання даних Bluetooth.

Можливості та переваги:

• Моніторинг параметрів в режимі реального часу: напружені (V), сили струму (A),  потужності (W), енергоспоживання з моменту запису (Wh), ємності  (mAh), яка пройшла через тестер із моменту початку запису,  опір пристрою (Ω), температури тестера (°C/°F)
• Відтворення історії вимірювань напруги та сили струму у формі графіка з мінімальними та максимальними зареєстрованими параметрами
• Показ температури тестера з можливістю перемикання °C/°F
• 10 комірок пам'яті, які зберігають інформацію після вимкнення живлення
• Моніторинг і керування тестером 4 кнопками або через застосунок на Android-пристрою під час під'єднання через Bluetooth
• Автовимкнення дисплея через заданий час: 1-9 хвилин
• Вимкнення через заданий час: 1-5 хвилин
• Настроювання яскравості екрана в 5 режимах
• Настроювання колірної палітри екрана в 64 комбінаціях
• Режим підказок
• Інтерфеси для входи: USB 3.0 Female , Micro USB и USB Type-C
• Інтерфеси виходу: USB 3.0 Male

Характеристики:

Порівняльна харктеристика USB-тестерів різних моделей виробництва Ruideng Technologies:

Керування:

Керування USB-тесером здійснюється за допомогою 4 кнопок розміщених з боків тестера:

• Ліва верхня кнопка (ЛВК): коротке натискання вимикає дисплей, повторне натискання вмикає дисплей, затискання клавіші повертає орієнтацію екрана вліво
• Права верхня кнопка (ПВК): коротке натискання зображає підсмажування для цього екрана, затискання клавіші повертає орієнтацію екрана вправо
• Права нижня кнопка (ПНК): перемикає регран на наступний
• Ліва нижня кнопка (ЛНК): перемикає яскрав на попередній.

(Ориентир клавиш зависит от ориентации екрана)
Індикація порядкового номера екрана зображена вгорі дисплея у формі повзунка.

Перший екран: Measurment Main Interface (Основний)
Зображення: Параметри виміру в режимі реального часу: вхідна напруга або напруга споживана  пристроєм (V), сила тока устройства(A),  потужність (W), енергоспоживання (Wh), яке пройшло з моменту запису, ємності (mAh), яка пройшла через тестер із моменту початку запису,  опір пристрою (Ω), температури тестера (°C/°F), номер комірки пам'яті

Затиснення ПНК - перемикається комірка пам'яті вимірювань
Затискач ЛНК - скидання пам'яті в цій комірці

Другий екран: Quick Charge Recognition Interface
(Інтерфейс розпізнавання  швидкого заряджання)
Зображення: параметри вимірювання в режимі реального часу: вхідна напруга або напруга споживана  пристроєм (V), вхідна сила струму або сила струму пристрою (A),  температури тестера (°C/°F), номер комірки пам'яті + визначення протоколу заряджання.

Керування в цьому екрані непередбачувано

Третій екран: Charging Recording Interface (Пройдена ємність і енергоспоживання)
Відтворення:  лічильник енергоспоживання (Wh) и ємності (mAh) пройдіних через тестер із моменту подавання живлення, час від початку подавання живлення (ввімкнення), порожева сила струму (тригер), яка враховується в лічильник, індикатор записування (REC): якщо REC відтворюється зеленим кольором, то записування відбувається, а якщо червоним, то споживана сила струму недостатня.

Затиснення ПНК - вхід у режим настроювання тригера порокової сили струму, повторне затискання ПНК - вихід із режиму настроювання тригера.
Коротке натискання ЛНК, бувши в режимі налаштування тригера - збільшення порога тригера на 0.01А більше за попередній (від 0.00 А до 0.30 А), у разі досягнення 0.30 А порогове значення обнуляється.

Четвертий екран: Date Connection Cable Impedance Measurment Interface (Вимірювання опору кабелю)
Відтворення розрахункового опору з'єднання

Затиснути ПНК для зображення розрахункового опору.

П'ятий екран: Measurment Graphing Interface (Вимірювання в графічному вигляді)
Зображення залежно вимірюваної напруги та сили струму від часу з реєстрацією пікових значень. Вимірювання починаються з моменту запуску цього екрана.

Затиснення ПНК - перемикання на виведення залежності напруги інформаційних контактів (D+ D-) від часу. Повторне Затиснення ПНК - повернення в рясний графік.

Шестий екран: System Parameter Setting Interface (Меню налаштувань)
Зображення та зминання встановлених параметрів: час автовимкнення (0-9 хвилин), яскравість підсвітки екрана (1-5), формат зображення температури (C/F), колірне настроювання фону клавіш, настроювання кольору тексту клавіш.

Затиснення ПНК - вхід у режим настроювання автовимкнення. Повторне коротке натискання ПНК - перехід у наступний режим настроювання послідовності: час вимкнення > яскравість > формат температури (C/F) > колір фону > колір тексту.
Повторне затискання ПНК - вихід із режиму налаштувань.
Коротке натискання ЛНК у режимі налаштувань - зміна характеристик на +1 значення.

Для під'єднання USB-тестера до Android-пристрою через інтерфейс Bluetooth необхідно:

1. Перевести перемикач Bluetooth у положення "On"

2. Завантажити програму на Android-пристрою (телефон або планшет) через посилання (натиснути DOWNLOAD після переходу) і встановити.

3. Ввімкнути Bluetooth на Android-пристрою.
4. Натиснути на іконку Bluetooth у застосунку та вибрати USB-тестер із доступних пристроїв для початку синхронізації.

5. Ввести пароль: 1234
6. Androin-пристрій готовий до моніторингу та настроювання USB-тестером.

Комплектація

1. USB-тестер RuiDeng UM34C
2. Фірмова жерстяна коробка
3. Гарантійний талон

Гарантія: 3 місяці. Не поширюється на прилади, що мають механічні пошкодження, неповну комплектацію (дивитися вище — Комплектація), без гарантійного талону.
