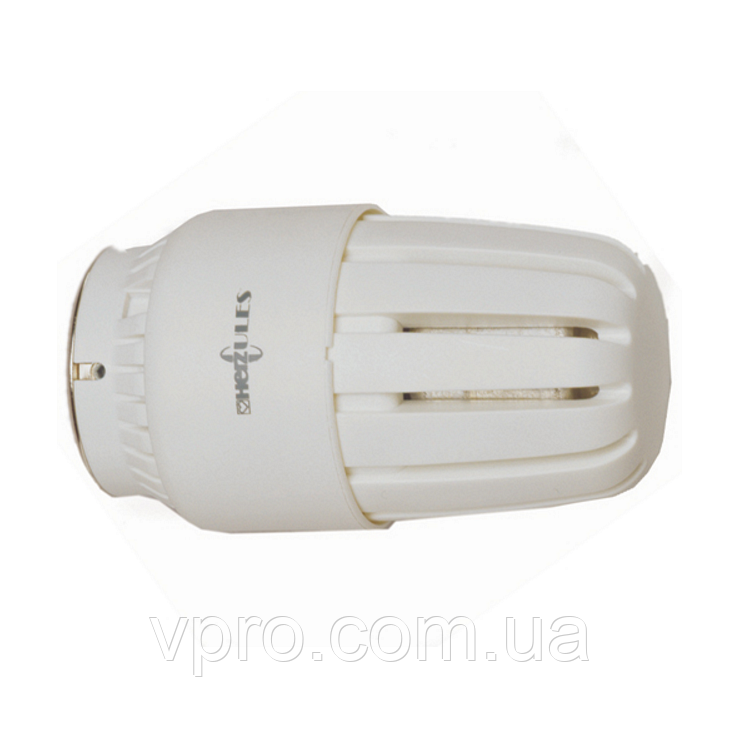

Herz HERZCULES M28x1.5 термостатична головка

Herz HERZCULES M28x1.5 термостатична головка Термогоповка ГЕРЦКУЛЕС призначена для монтажу на всіх клапанах ГЕРЦ з ланцюгом автоматичного регулювання температури в службових, житлових та інших приміщеннях, де існує можливість крадіжки, пошкодження, несанкціонованого доступу або разрегулювання системи (навчальні заклади, казарми, приміщення загального користування тощо). ГЕРЦКУЛЕС - термостатична головка в надміцним виконанні з захистом від вандалізму, крадіжки і невмілого поводження. Установка, демонтаж і налагодження можливі тільки за допомогою спеціальних ключів. Положення налаштування блокується. Заблокована позиція налаштування прихована. Крайнє положення морозозащиты 8°С. Діапазон регулювання 8...26 °С Термоголовка ГЕРЦКУЛЕС є датчиком прямого регулювання і служить для перетворення зміни об'єму рідини в чутливому елементі під впливом зміни температури в приміщенні механічний вплив на шпиндель клапана. Посредством установки маховичка на одну из позиций настройки в помещении поддерживается температура, указанная в таблице. Причем точность регулирования зависит от правильности установки терморегулятора и выбора прибора отопления. Позиция “•“ соответствует температуре в помещении ~20°С и представляет собой оптимум между комфортом и экономией тепла. После окончания отопительного сезона следует полностью открыть термостат установкой в положение „макс.” с помощью ключа-отмычки (1955400). Термоголовка не повинна піддаватися впливу сонячних променів або тепловипромінюючих приладів (напр., телевізора). Якщо радіатор закритий завісами або заставлений меблями, утворюється зона скупчення тепла, в якій термостат не може сприймати дійсну температуру приміщення і, отже, її регулювати. У цьому випадку рекомендується використовувати термоголовкою з виносним датчиком № 7430, 7460, 9430, 9460 (завіси) або з виносним регулюванням № 7330, 9330 (меблі, екран). Складові частини Термоголовка має наступні видимі корпусні частини: 1. Гайка коепления теомоголовки. Никелирована, с двумя отверстиями под стопорные штифты (шестигранный ключ SW2). 2. Зубчатое кольцо. Свободно вращается относительно гайки. 3. Обечайка. Скрывает выбранную маркировку настройки. 4. Рукоятка со скрытой шкалой настройки. МОНТАЖ Отвернуть с клапана пластмассовый защитный колпачок. Термоголовку навернуть на клапан в позиции настройки „макс. открыто" (положение поставки). Зубчатое кольцо "2" повернуть вправо по часовой стрелке до совпадения прорезей на кольце "2" с отверстиями под стопорные винты в гайке "1". Затягнути гайку, затиснувши її ключем, як показано на рисунку. За допомогою шестигранного ключа SW2 ввернути два стопорних штифта. У цьому положенні термоголовка міцно закріплена на клапані, і зубчасте кільце "2" може вільно повертатися. Габаритні розміри
