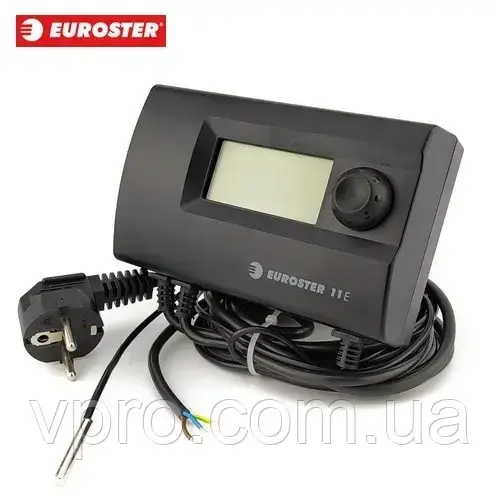

Автоматика для насоса EUROSTER 11E (1 насос ЦО або 1 насос ГВП)

EUROSTER 11E це сучасний мікропроцесорний командо-контролер, який може працювати з насосом Ц. О. або зарядним насосом бака-акумулятора ГВП. Командо-контролер EUROSTER 11E забезпечений системою АНТИСТОП, запобігає процес заїдання ротора невикористаного насоса. Після опалювального сезону, кожні 14 днів він автоматично включає і запускає насос на 30 секунд. Щоб система діяла після опалювального сезону, контролер повинен залишатися включеним. ТЕХНІЧНА ХАРАКТЕРИСТИКА Живильна напруга: 230 В 50 Гц Споживання струму: макс. 7 мА(1.6 Вт) Максимальне навантаження виходу: 3 A Довжина проводів: 1,5 м. Розміри (шир. хвыс. хглуб.): 150x90x54 мм. КОМПЛЕКТ ПОСТАЧАННЯ Командо-контролер з датчикомтемпературы Затискна стрічка датчика Розпірні дюбелі Керівництво по експлуатації Шаблон кріплення ЗОВНІШНІЙ ВИГЛЯД 1. Живильний провід командо-контролера, 230В 50 Гц 2. Живильний кабель зарядного насоса Ц. О./ ГВП, 230В 50Гц 3. Провід датчика температури 4. Мережевий вимикач 5. ДисплейLCD 6. Вороток ОПИС ДИСПЛЕЯ 1. Назва встановлюваного параметра – висвічується під час подсмотра і зміни установки 2. Символ датчика температури джерела тепла (котла) – в режимі Ц. О. 3. Символ ручної роботи – горить під час ручного управління 4. Символ тривоги – пульсує в разі появи тривожного стану 5. Презентація стану топки (температури джерела тепла) – опис: нижче 6. Символ насоса ГВП – горить під час роботи насоса в режимі ГВП 7. Символ насоса Ц. О. – горить під час роботи насоса в режимі Ц. О. 8. Температура джерела тепла (котла) або бака-акумулятора ГВП – в залежності від режиму роботи / Значення представляється параметра 9. Символ датчика температури бака-акумулятора – режим ГВП 10. Номер позиції меню – висвічується під час подсмотра і зміни установки УСТАНОВКА РЕЖИМУ РОБОТИ І ВІДНОВЛЕННЯ ЗАВОДСЬКИХ УСТАНОВОК EUROSTER 11E працює в одному з двох режимів: управління насосом Ц. О. або насосом ГВП. В режимі Ц. О. насос включається, якщо температура датчика перевищить задане значення. В режимі ГВП насос включається, поки температура датчика не досягне заданого значення. Зміна режиму роботи відбувається шляхом відновлення заводських установок, передбачених для даного режиму. Набор1 передбачений для систем Ц. О. Набор2предусмотрен для систем ГВП. У разі потреби відновлення заводських установок слід: Тримаючи вжатый вороток, вимкнути і включити командо-контролер.На дисплеї з'явиться напис "Fd" (англ. Factory defaults) і, після відпущення воротка, цифра 0. З допомогою воротка вибрати бажаний набір установок (1 або 2) і підтвердити. Перевірити та, у разі потреби, коригувати інші установки контролера. СХЕМИ ПІДКЛЮЧЕННЯ В системі з насосом Ц. О. 1. Командо-контролер EUROSTER 11E 2. Котел Ц. О. 3. Датчик температури 4. Насос Ц. О. 5. Теплоприемник– обігрівач В системі з насосом ГВП: 1. Командо-контролер EUROSTER 11E 2. Датчик температури бака-акумулятора ГВП 3. Бак-акумулятор ГВП 4. Зарядний насос бака ГВП 5. Котел Ц. О. (газовий) 6. Насос Ц. О. 7. Теплоприемник – обігрівач В системі з насосом циркуляції ГВП (так звана третя трубка): 1. Командо-контролер EUROSTER 11E 2. Датчик температури 3. Насос циркуляції ГВП 4. Котел Ц. О. з баком-акумулятором ГВП 5. Насос Ц. О. 6. Теплоприемник – обігрівач
